i²建築研究室作品「台中潭子王宅」

發布時間 : 2019.12.20

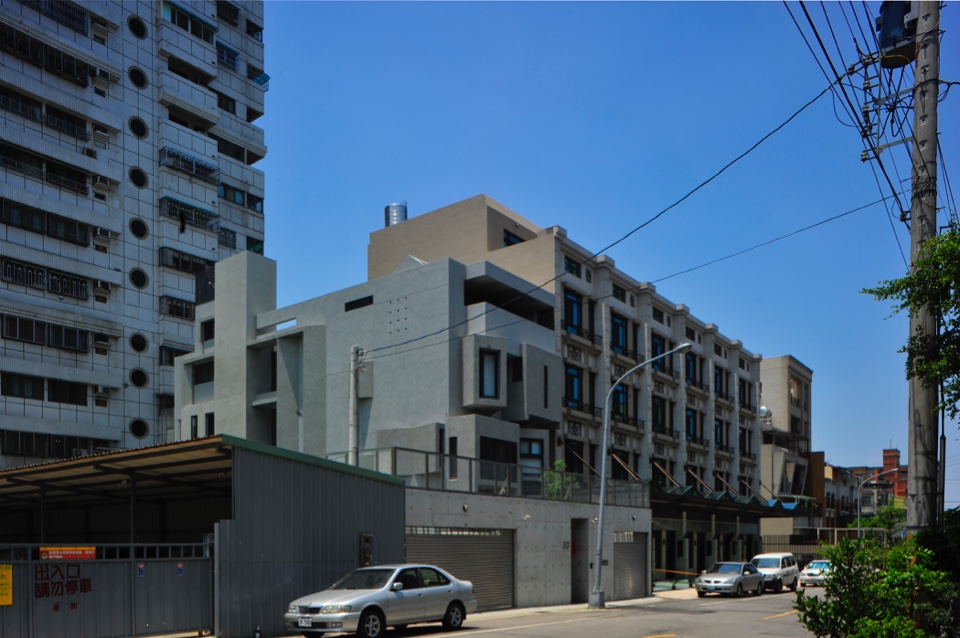

東向立面與北向立面;圖片提供/i²建築研究室

設計案概念
環境質紋
基地北向的八公尺寬巷道,朝東二十五公尺即連接區公所前二十公尺寬的主要道路;北向面對整列約五十公尺長的四樓高透天販厝。基地東北角位置僅存一塊銀行的停車場空地與一棵樹能勉強提供視覺上喘息的餘地。

南向十一樓高公寓的風擋作用,讓冬季與夏季的風向主要都由南向的防火巷切入,剩餘的空氣流則由東南或西南方進入。由於大樓的遮陽效應,至冬日末陽光才能進入透天中庭,並且以朝南傾斜約七十度的方向進入二樓客房地板與三樓主臥室的南側。春季與秋季的陽光直接灑落透天中庭。夏季正午的陽光以朝北傾斜的角度進入四樓神明廳的斜天花板面以及三樓後方女兒房的北側。

被建物填滿周鄰的基地,視覺暫留點除了前述東北角停車空地之外,西南角落八公尺高的美人樹及其後方的建物間的剩餘空間,形成了一條視覺上較無阻擋的延伸線。最後一處可引入自然感的地方只剩下中庭上方垂直的天空。

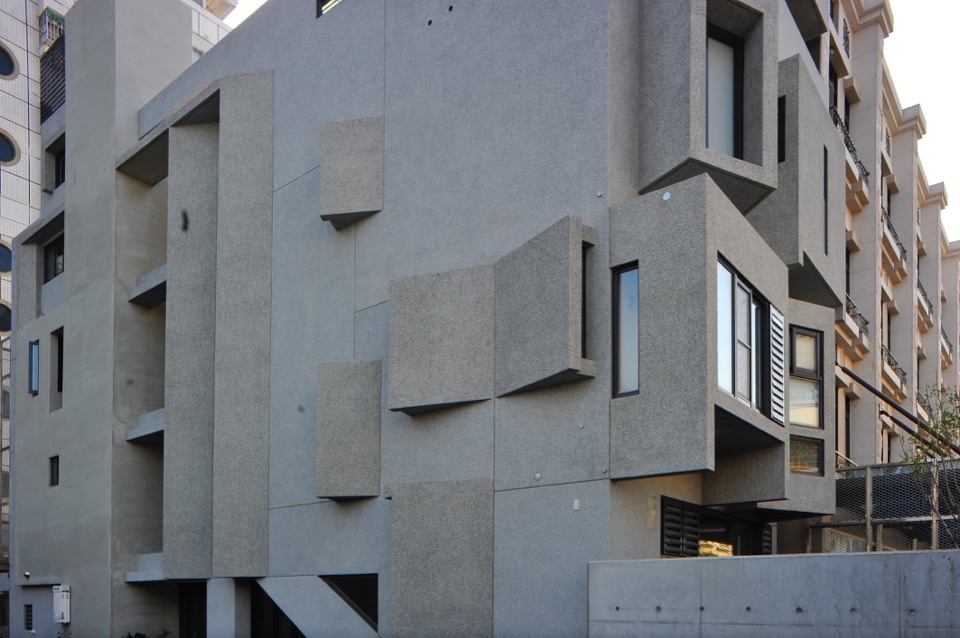

北向立面;圖片提供/i²建築研究室

基地函構;圖片提供/i²建築研究室

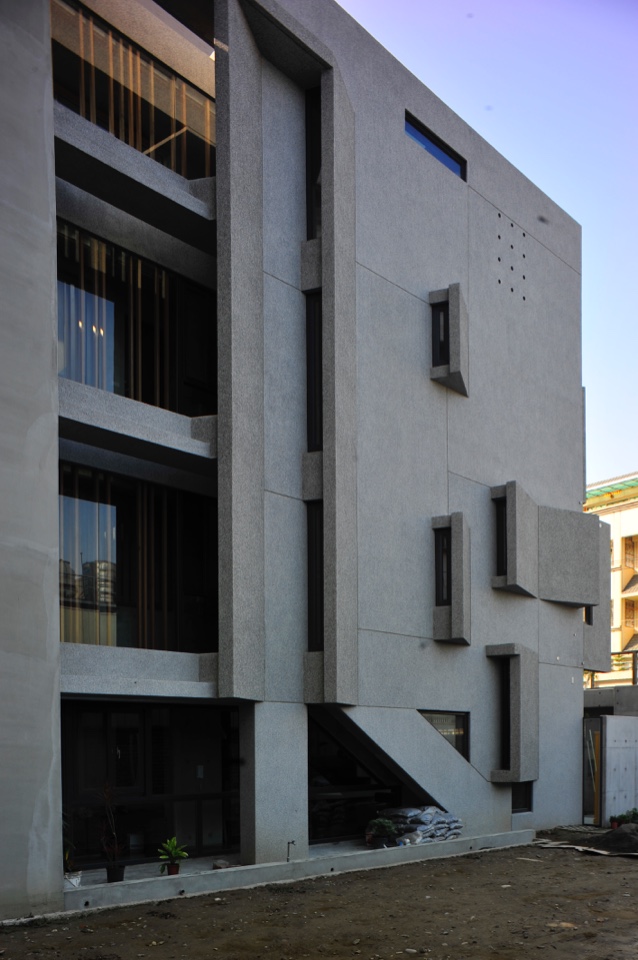

東向立面;圖片提供/i²建築研究室

量體形貌
周鄰建物幾乎都違建滿滿,除了停車庫維持一樓高量體之外,每棟都顯得碩大無比,唯有將中庭藏於前後房間之間增加建物總長方得以對抗周圍強鄰,維持了與鄰建物同樣的二十公尺總長。為了取得適切的自然光、適意的視覺與私密性之間的平衡,唯有製造出能滿足上述需求與需要的捕捉器(空間單元或附件),以突出於牆體或退縮於牆面的方式才得以在此環境中獲得滿足。

本案採取了外延的形式導致北向沿街立面的四個凸出方體外懸於牆面之外,加上四樓神明廳的遮陽雨披共同形塑出臨街的短向主立面的樣貌;東向長向立面凸出於牆面的元件分別是二樓書桌前的凸窗、樓梯平台位置的側窗附屬雨披暨視線阻擋件,以及電梯空間與採光連結體共同塑造東立面的凸出部分而確立其形貌。東向與北向立面以相同的法則描繪出朝外的可見面容。

為了取得適切的自然光、適意的視覺與私密性之間的平衡,唯有製造出能滿足上述需求與需要的捕捉器(空間單元或附件),以突出於牆體或退縮於牆面的方式才得以在此環境中獲得滿足;圖片提供/i²建築研究室

平面區劃與空間構成
由南向北依序為臥房、內中庭、公共空間(三樓為主臥室)、巷道邊的外庭。一樓客廳挑高導致由中庭分隔的南北單元空間同一層樓板落差八十公分,也因此形成室內空間前後穿行間視角與光影的變化。一樓前段由餐廳、廚房與客廳無隔牆地連結共用;二樓前段由書房及和室連結為公用空間;其餘單元為臥房、神明廳與半開放洗衣房。

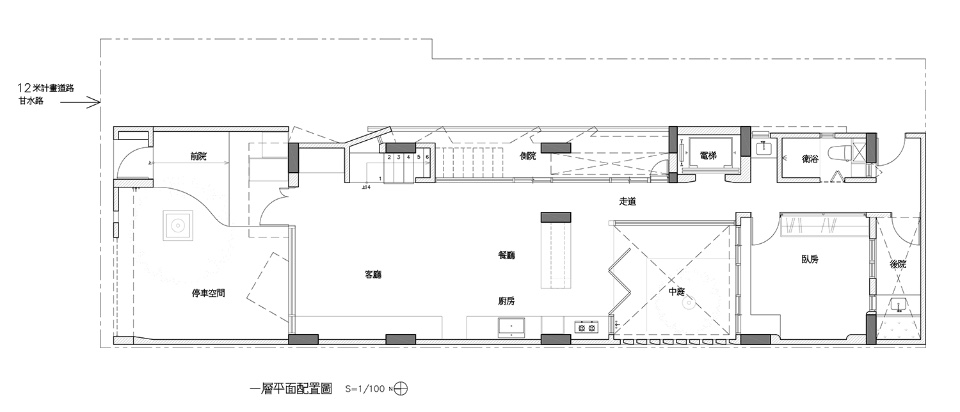

一層平面圖;圖片提供/i²建築研究室

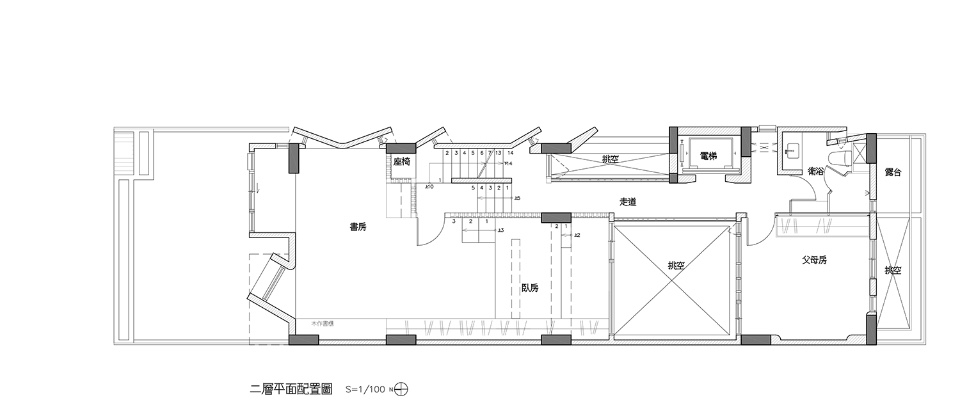

二層平面圖;圖片提供/i²建築研究室

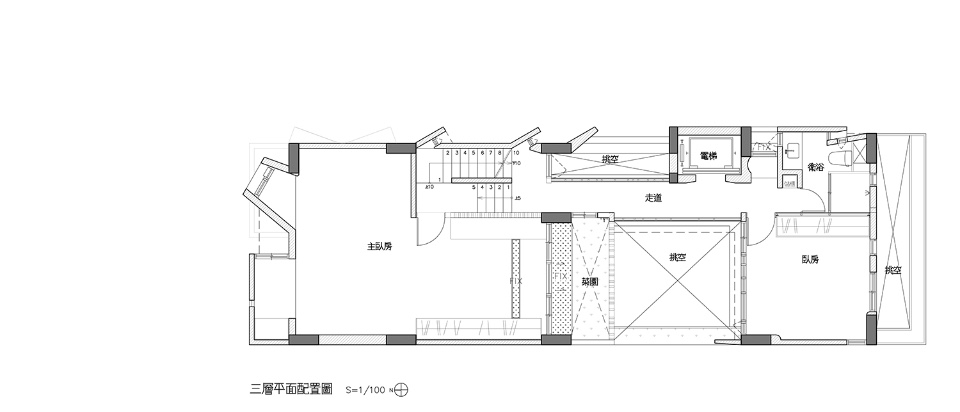

三層平面圖;圖片提供/i²建築研究室

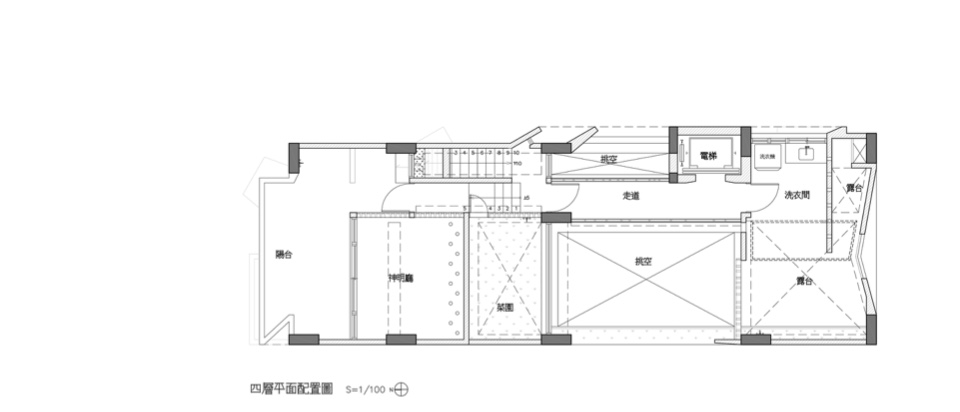

四層平面圖;圖片提供/i²建築研究室

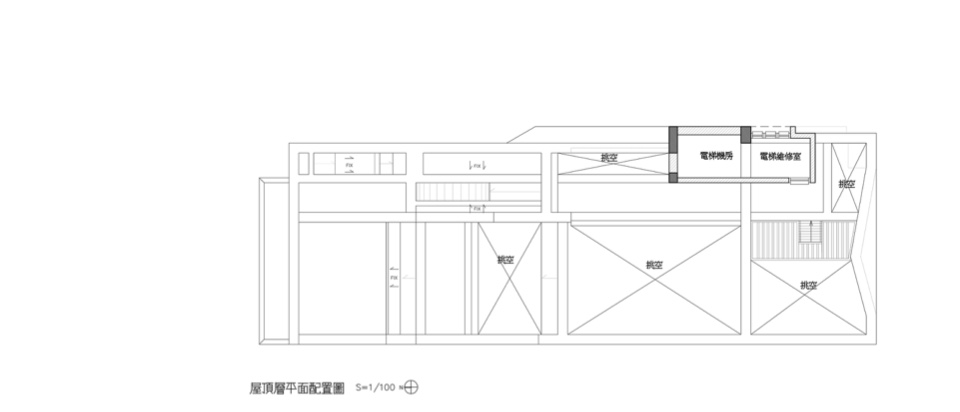

屋頂層平面圖;圖片提供/i²建築研究室

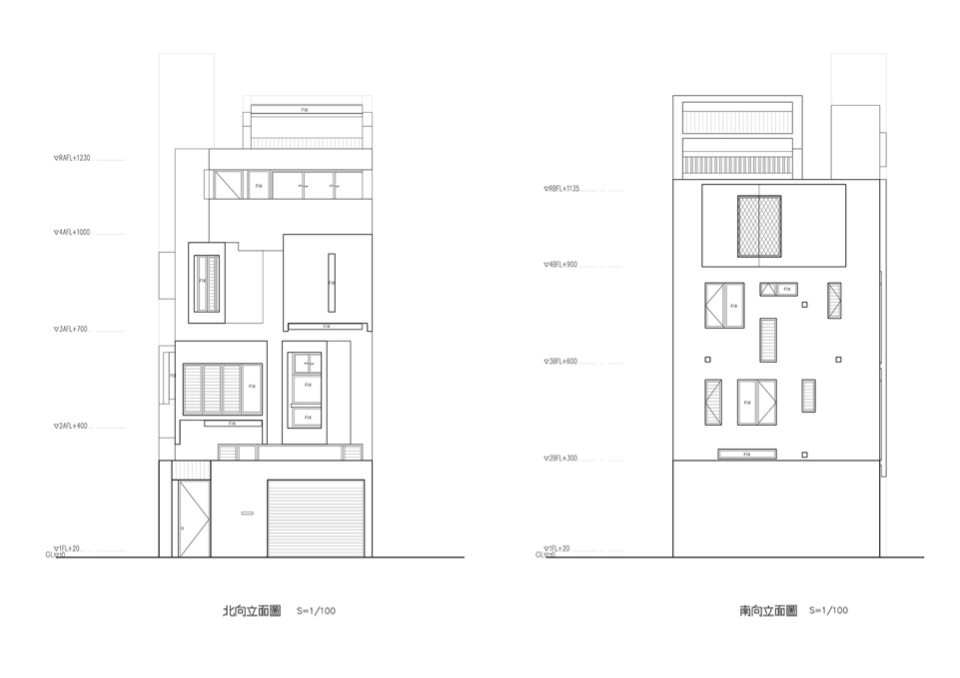

北向立面圖、南向立面圖;圖片提供/i²建築研究室

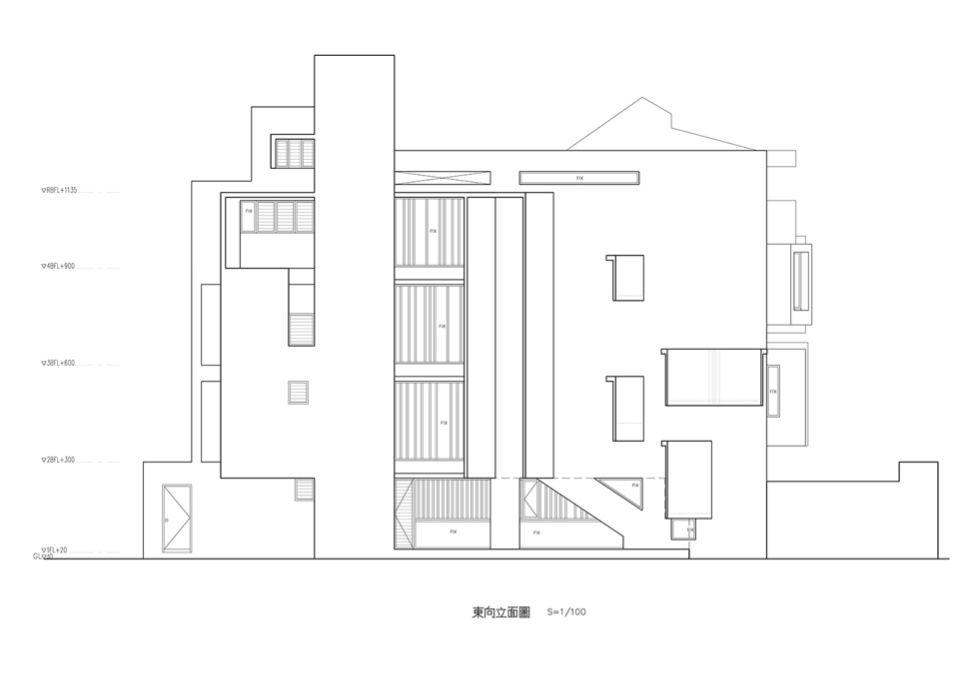

東向立面圖;圖片提供/i²建築研究室

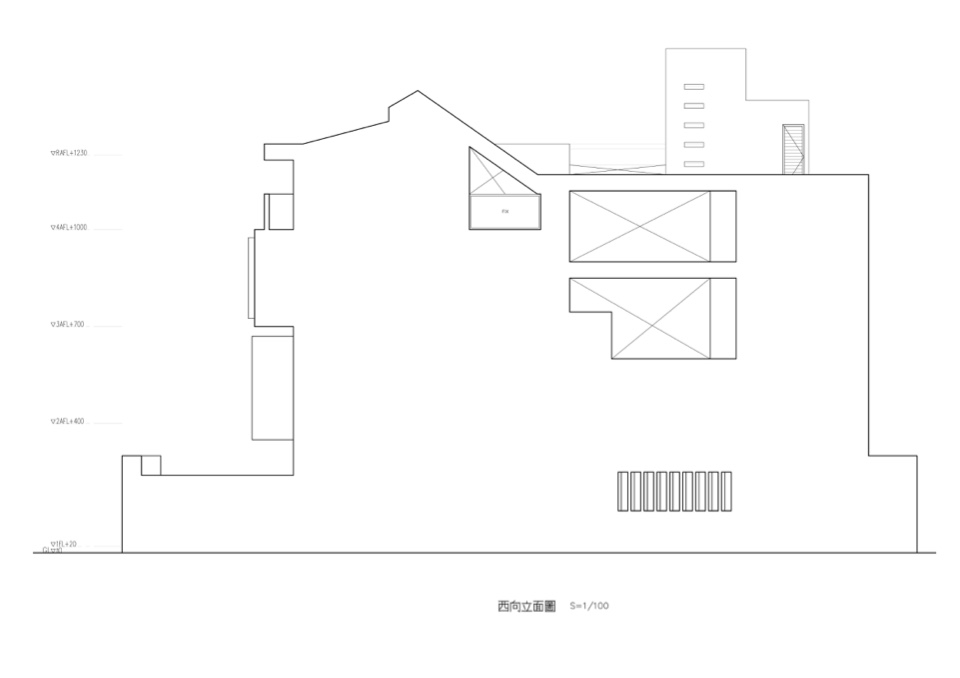

西向立面圖;圖片提供/i²建築研究室

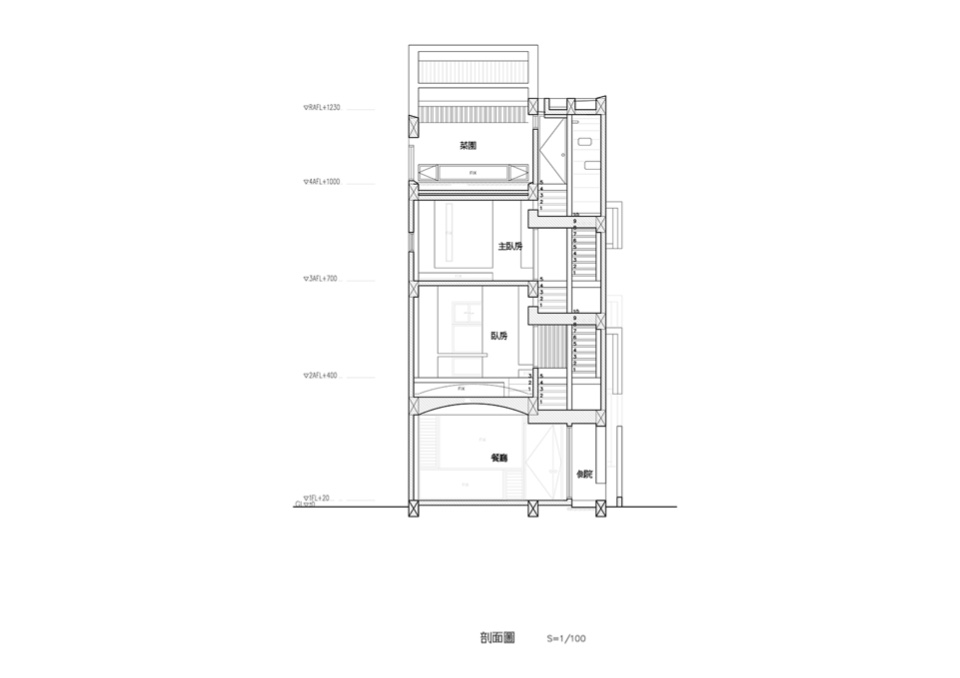

短向剖面圖;圖片提供/i²建築研究室

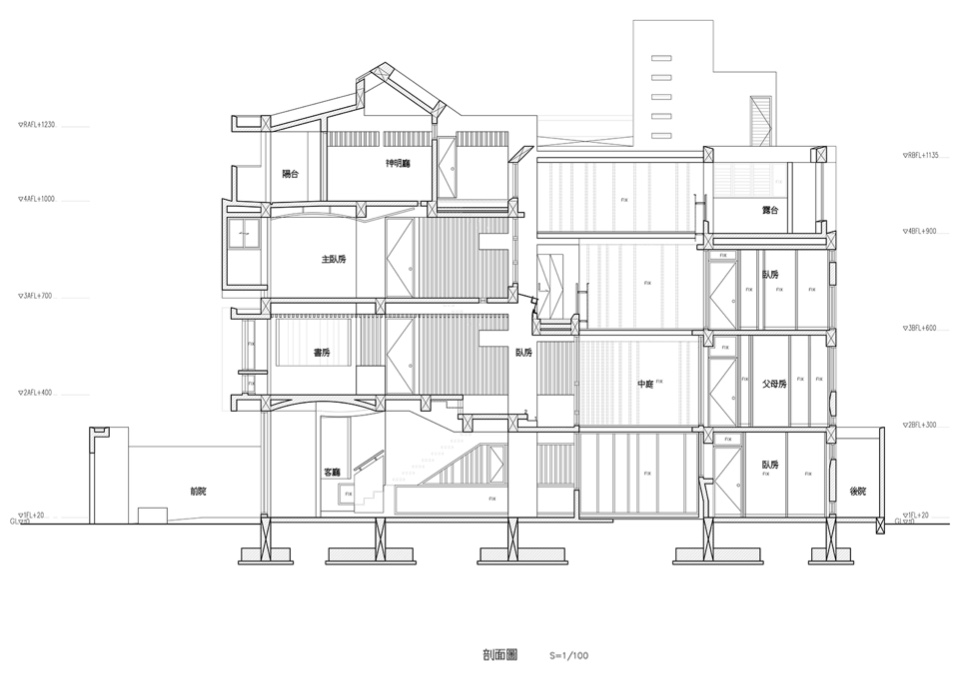

長向剖面圖;圖片提供/i²建築研究室

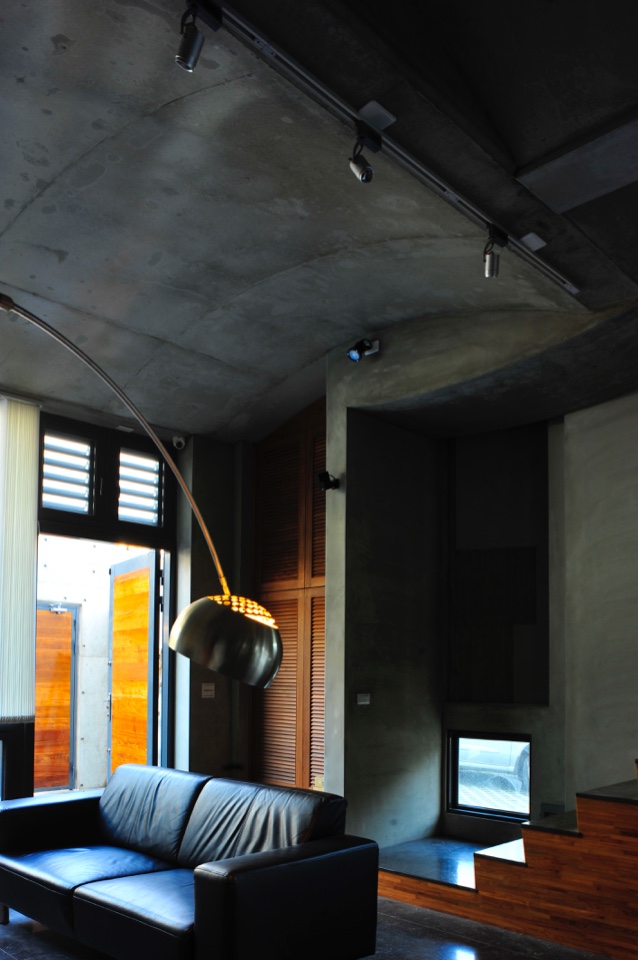

客廳空間;圖片提供/i²建築研究室

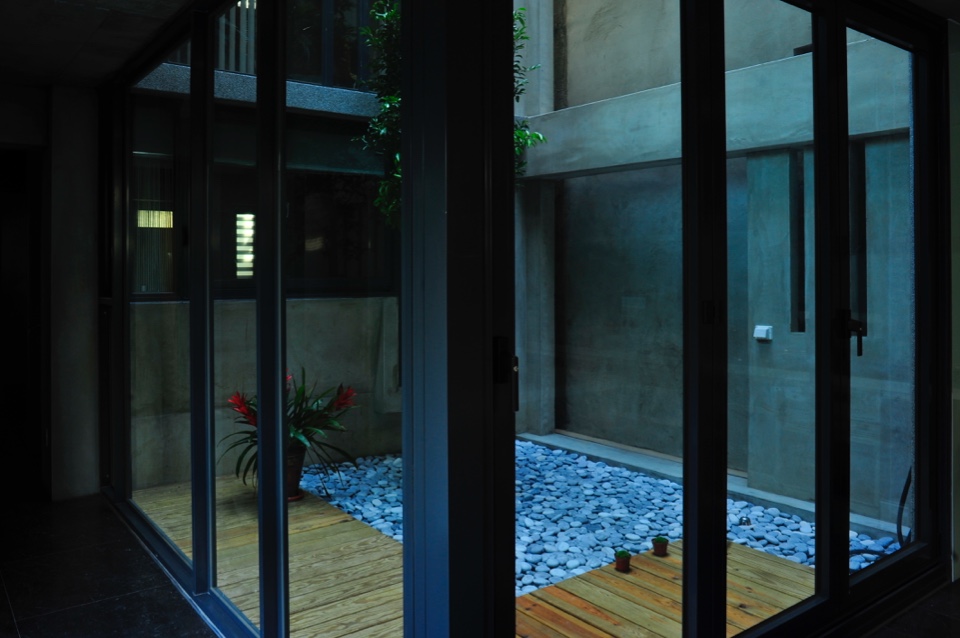

中庭為立面開口框景之外,剩餘唯一能引進天空以保存自然感的「捕捉器」;圖片提供/i²建築研究室

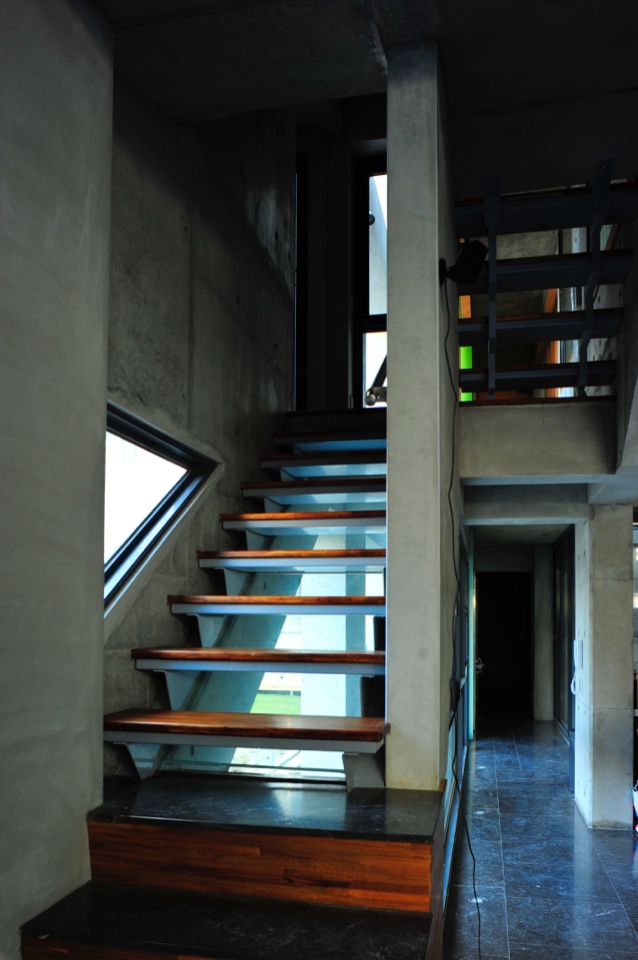

樓梯空間;圖片提供/i²建築研究室

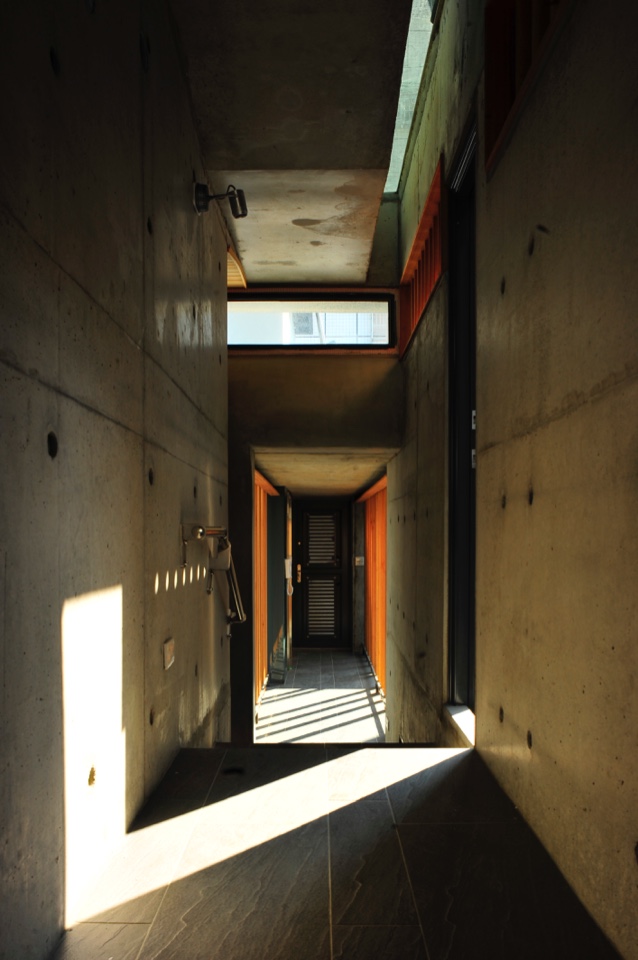

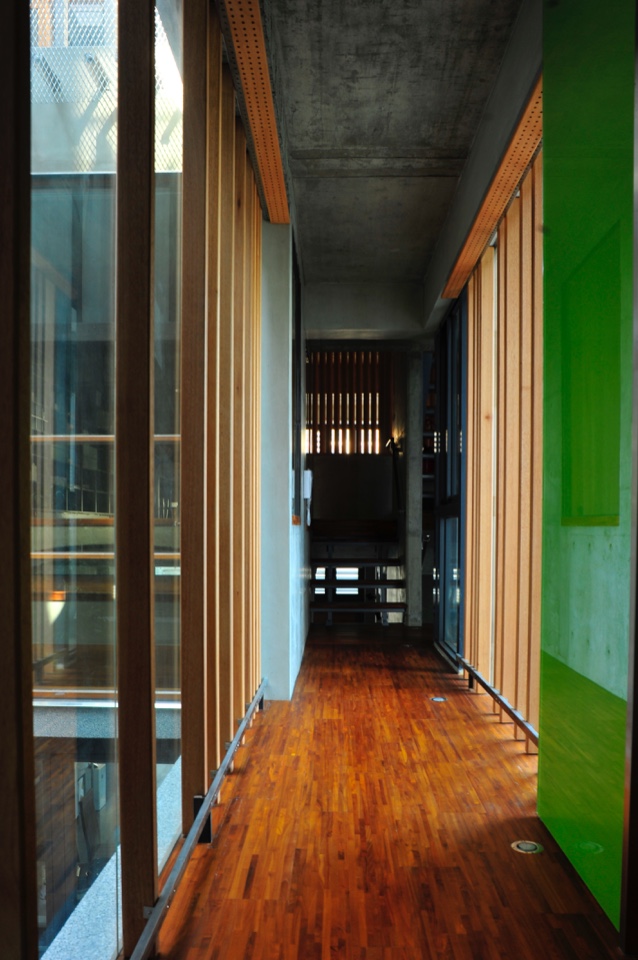

走廊空間;圖片提供/i²建築研究室

走廊側牆;圖片提供/i²建築研究室

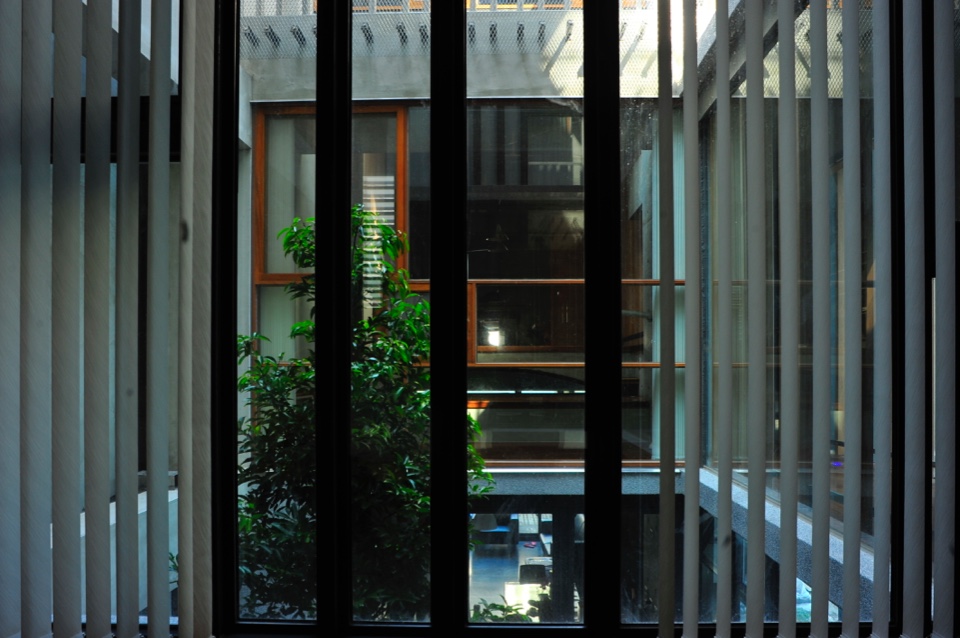

挑空中庭;圖片提供/i²建築研究室

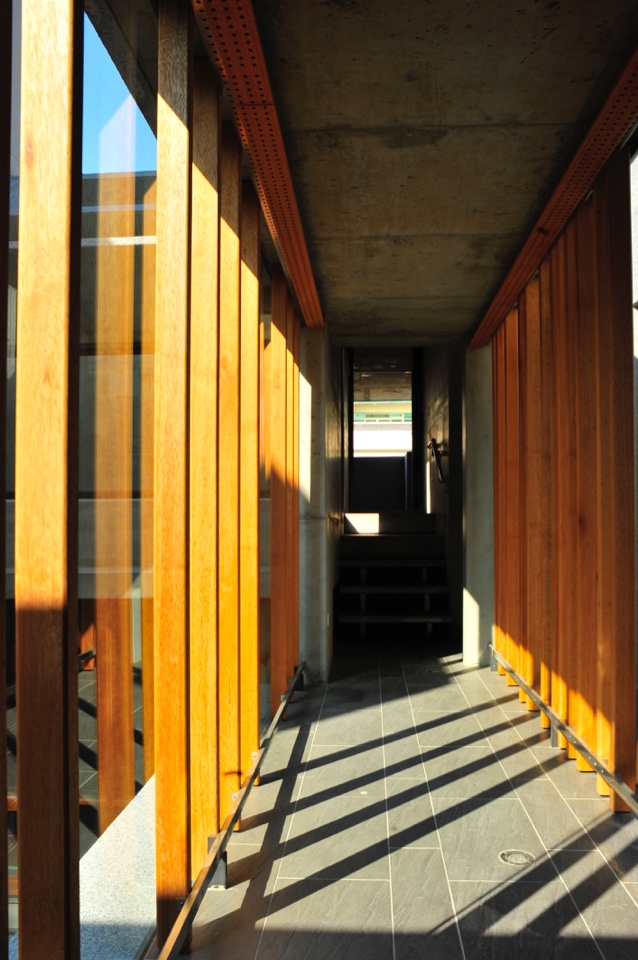

走道空間木格柵;圖片提供/i²建築研究室

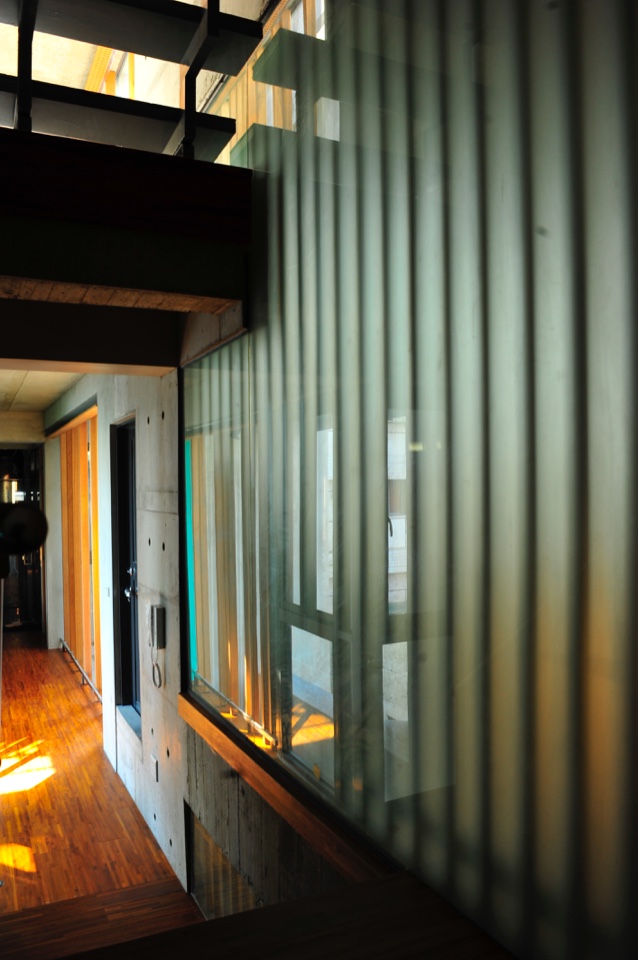

走道木格柵鋼框玻璃牆;圖片提供/i²建築研究室

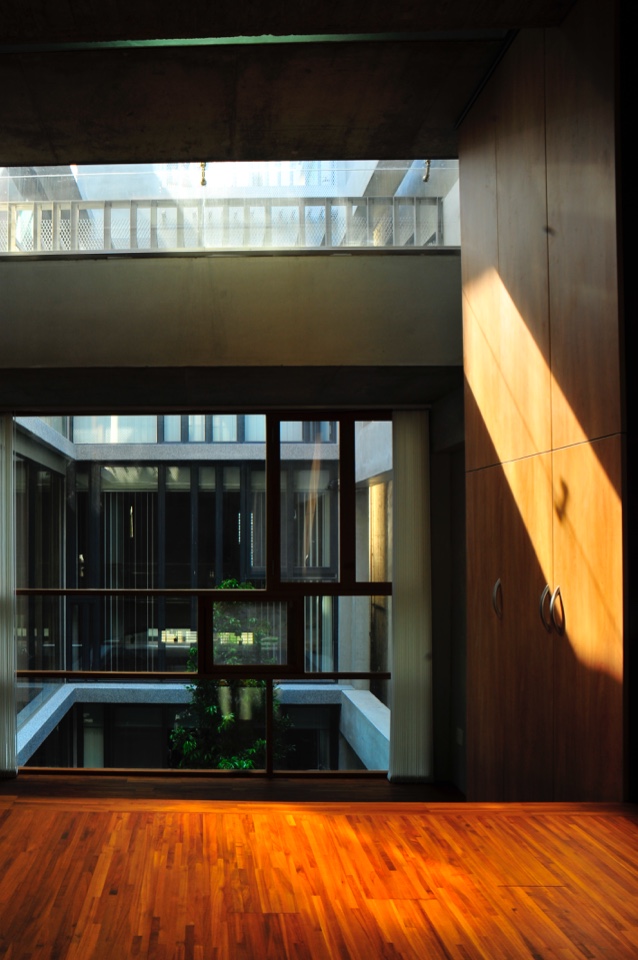

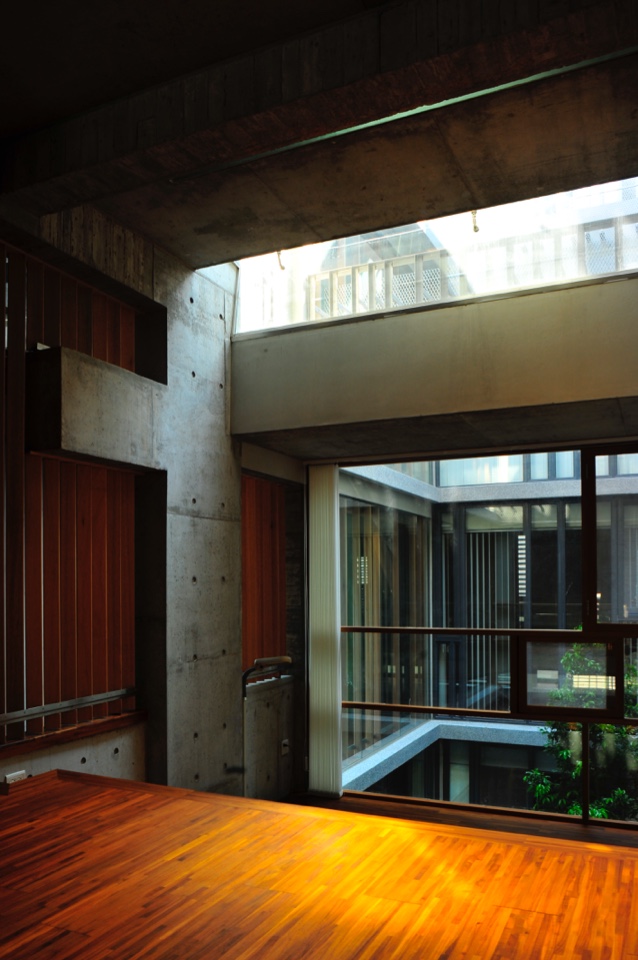

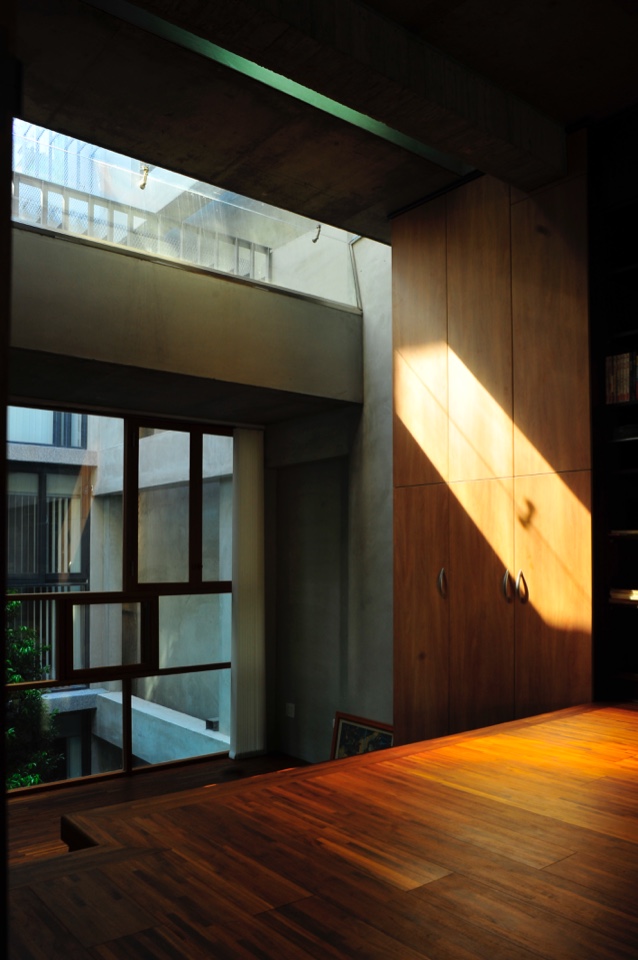

三樓主臥室;圖片提供/i²建築研究室

三樓主臥室;圖片提供/i²建築研究室

三樓主臥室;圖片提供/i²建築研究室

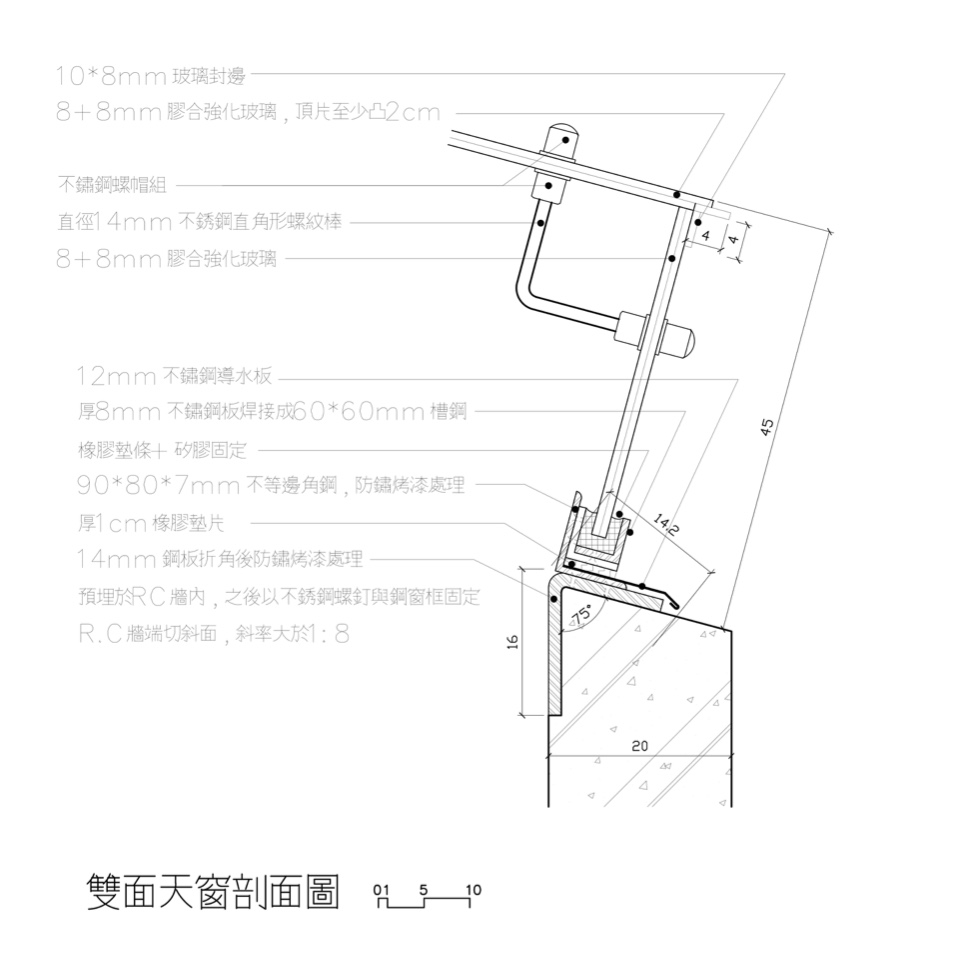

雙面天窗剖面詳圖;圖片提供/i²建築研究室

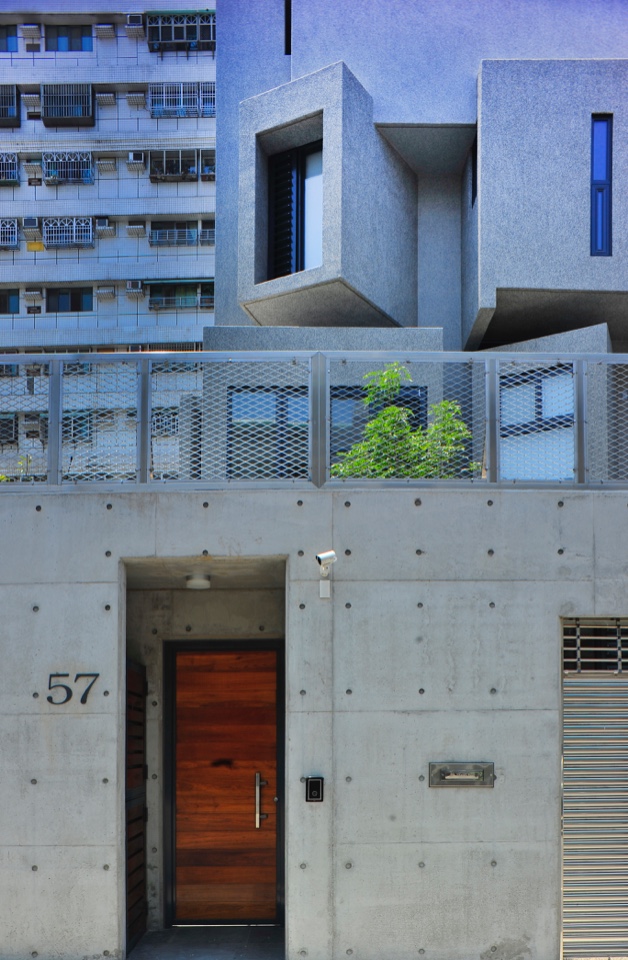

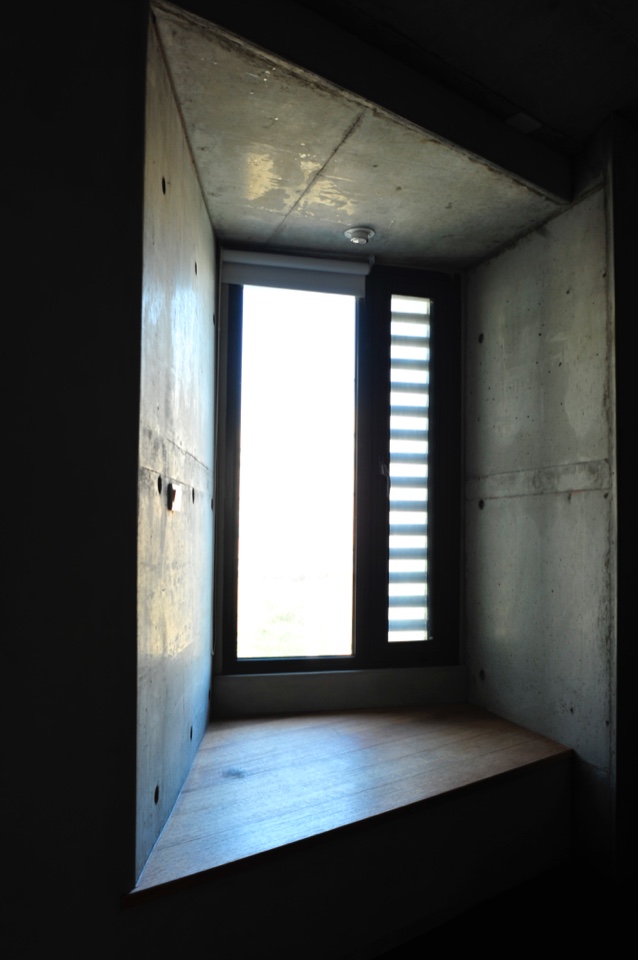

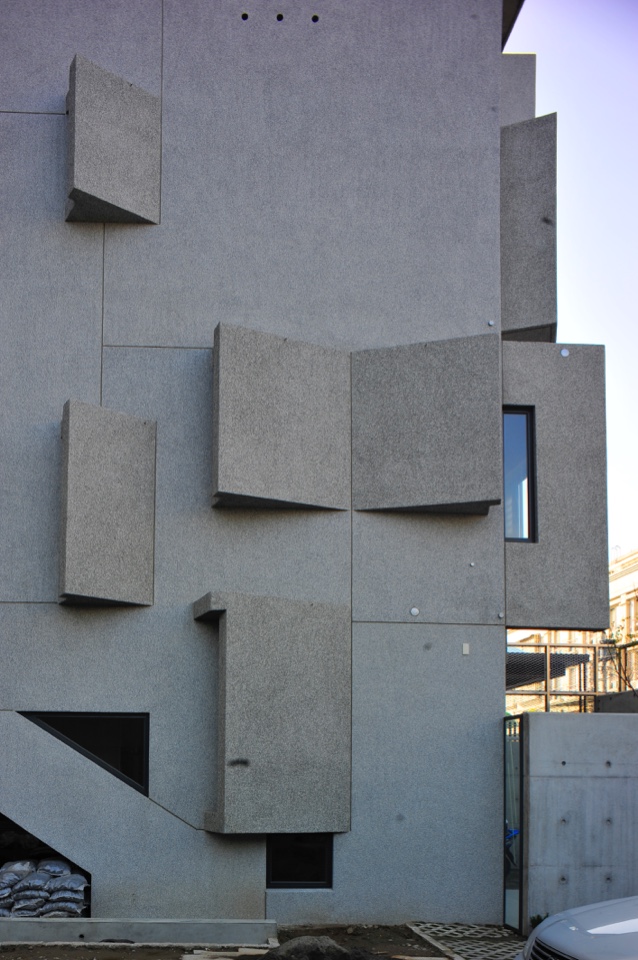

自然光的捕捉器,外突出於北向立面;圖片提供/i²建築研究室

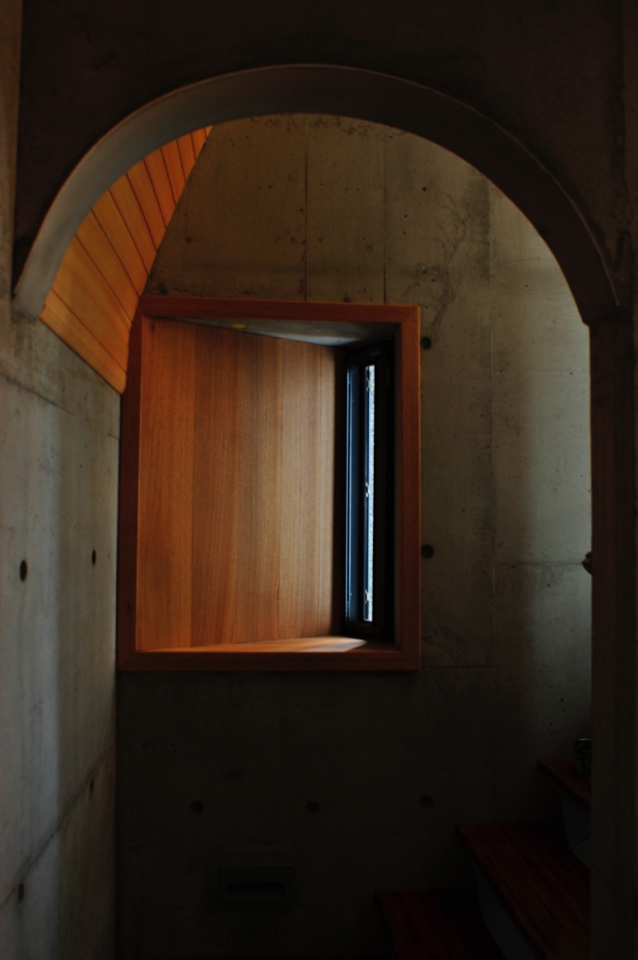

梯空間牆面開窗;圖片提供/i²建築研究室

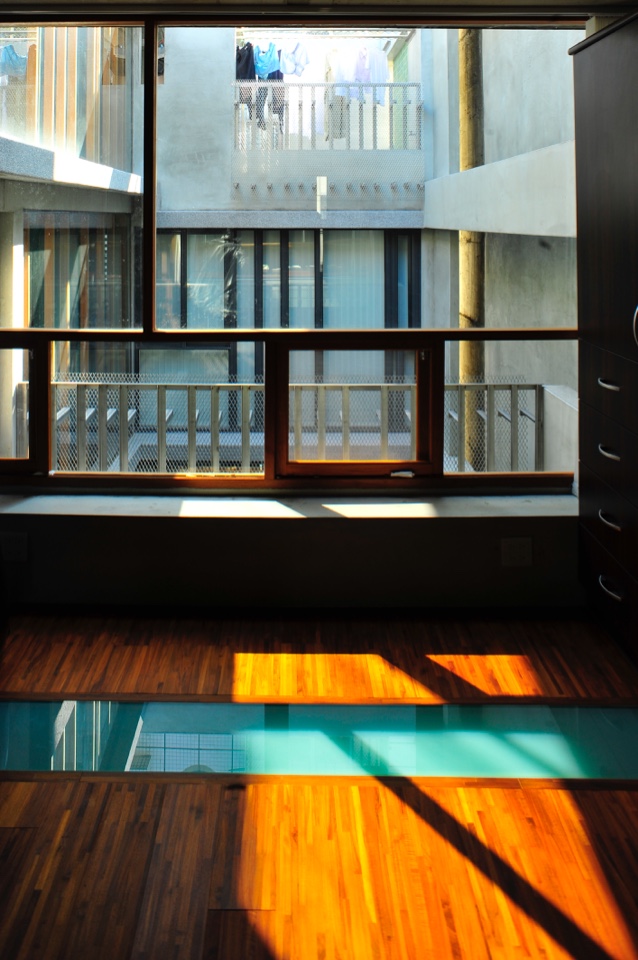

四樓主臥室。設置局部玻璃樓板,日光便得以與三樓主臥室共享;圖片提供/i²建築研究室

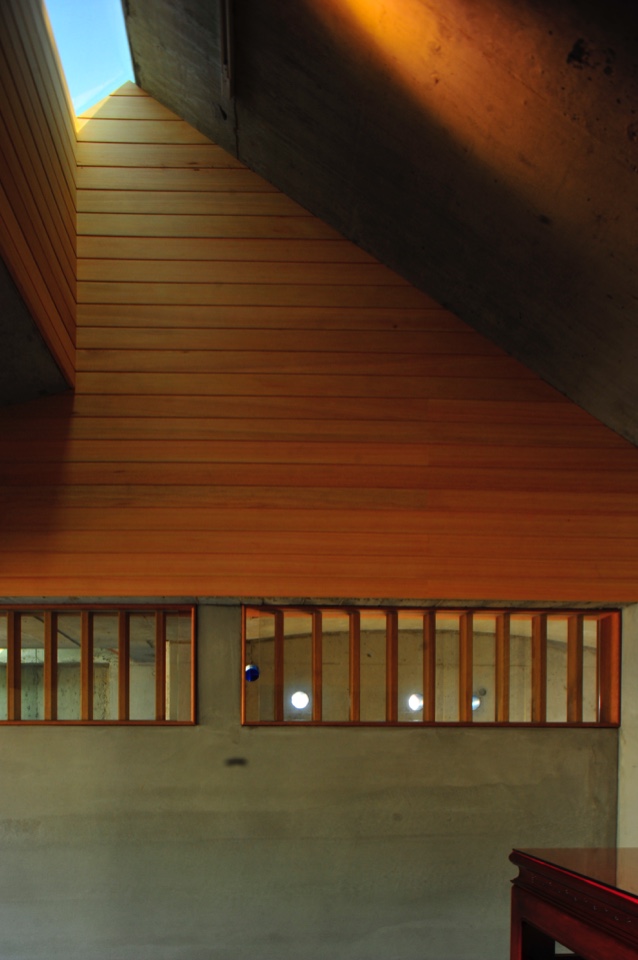

神明廳天窗;圖片提供/i²建築研究室


基本資料
作品名稱:台中潭子王宅

作品地點:台中潭子區
業  主:王小姐
主要用途:單棟住宅

建  築
事  務  所:i²建築研究室

主  持  人:徐純一
參  與  者:i²建築研究室
監   造:i²建築研究室
結   構:天祥結構土木技師事務所
水   電:台奕電機技師事務所

施  工
營  造  廠:晉易營造有限公司

水   電:藍氏水電工程

材  料
建  築:洗石子外牆

開  口:鋁窗框、鋼框石木門
室  內:大理石地板、板岩磚、木地板

基地面積:375㎡
建築面積:100㎡
總樓地板面積:320㎡
設計日期:2009年11月至2010年06月
工程日期:2010年7月至2012年01月

團隊介紹
i²建築研究室 主持人/徐純一
圖圖片提供/i²建築研究室

國立成功大學航太學士(1983)、美國科羅拉多大學丹佛分校(1990)。曾任美國胡佛聯合建築師事務所助理建築設計師、美國科羅拉多大學丹佛分校建築學院(碩士班)建築設計助理指導老師、方圓建築師事務所建築主設計師、東海大學建築系兼任講師、逢甲大學建築系兼任講師。

現任大葉大學建築研究所副所長、大葉大學空間設計系專任講師、建築研究室主持人。
