羅曜辰-哈塔阿沃工作室「根系建築」走讀 順應土地而生的建築脈絡
By 欣建築2020/05/27
羅曜辰-哈塔阿沃建築設計事務所 「根系建築」走讀 順應土地而生的建築脈絡;攝影/邱佩儀。
在陰雨綿綿的天氣,欣建築帶著台北、台中的夥伴們到台中參訪羅曜辰設計師(以下簡稱Hata)的建築設計案,邀請Hata一路從台中的大甲到大肚,以「根系建築」為題走讀。對Hata來說,何謂「根系建築」?「建築物就像植物的根,與土地有絕對關係。他能夠透過作品與環境有良好的互動關係,同時賦予業主舒服的生活環境。」然而「紮根」的並不是只有建築物的基礎,其認為建築是所有情感的載體,就像是攀附於樹幹上的幼苗不斷成長、纏繞,隨著日子而在不同的土地上築建茁壯。
大夥人伴隨著Hata的腳步,參訪進行中的「風月襟懷/風月之屋」、「布魯諾咖啡景觀餐廳」及完工入住的「合院之家」等三件作品,透過這一次的建築走讀希望可以讓大家進一步了解「根系建築」的體現與想像,摸索Hata如何處理建築跟基地與環境之間的關係。
Hata 解說「風月襟懷/風月之屋」設計概念;攝影/邱佩儀。
在陰雨綿綿的天氣,欣建築帶著台北、台中的夥伴們到台中參訪羅曜辰設計師(以下簡稱Hata)的建築設計案,邀請Hata一路從台中的大甲到大肚,以「根系建築」為題走讀。對Hata來說,何謂「根系建築」?「建築物就像植物的根,與土地有絕對關係。他能夠透過作品與環境有良好的互動關係,同時賦予業主舒服的生活環境。」然而「紮根」的並不是只有建築物的基礎,其認為建築是所有情感的載體,就像是攀附於樹幹上的幼苗不斷成長、纏繞,隨著日子而在不同的土地上築建茁壯。
大夥人伴隨著Hata的腳步,參訪進行中的「風月襟懷/風月之屋」、「布魯諾咖啡景觀餐廳」及完工入住的「合院之家」等三件作品,透過這一次的建築走讀希望可以讓大家進一步了解「根系建築」的體現與想像,摸索Hata如何處理建築跟基地與環境之間的關係。
Hata 解說「風月襟懷/風月之屋」設計概念;攝影/邱佩儀。
「風月襟懷/風月之屋」延續傳統紋理,展現當代建築自由
大甲百年古厝增建案,特地選在「風月襟懷/風月之屋」屋頂封板之前工地參訪,先由業主黃志成先生講解關於百年四合院裡紅磚屋瓦的構造與細部材料構成,業主黃志成先生是一位夢想家,致力於古蹟的修復,堅持不拆除原本舊有的木構骨架,耐心地尋找傳統老工法來修復舊有的窗戶,走進這棟百年古厝可以感受過去的風華歲月。屋主黃志成先生分享百年古厝的建材工法,特別解說關於玻璃工法在當時的台灣是非常珍貴的,當時玻璃材料主要都是以日本進口為主,其中四合院的木構造主要都是取材自台灣珍貴的樟木,然而位於大甲的百年四合院在台灣是非常具有時代意義的四合院古厝。

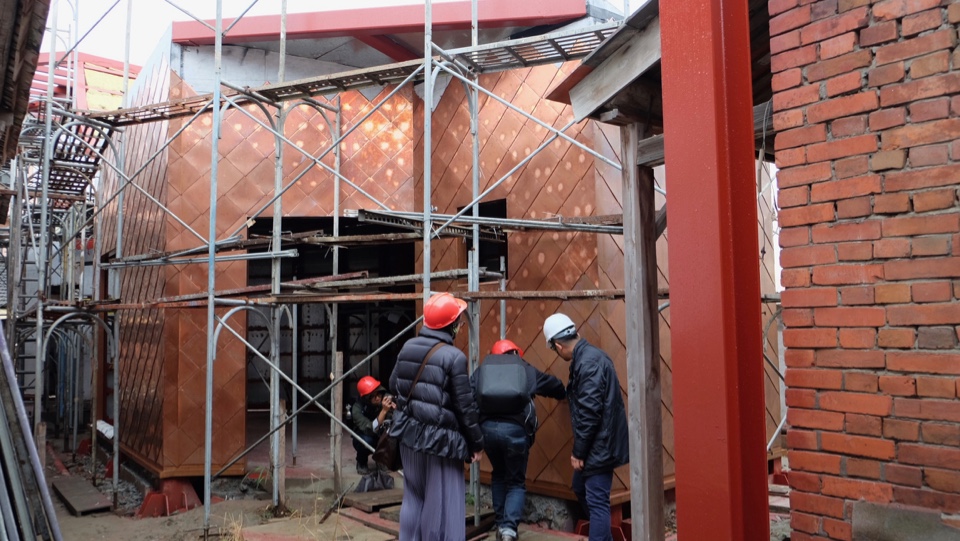

「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
雖然Hata「根系建築」走讀當天下著毛毛細雨,大夥仍不減熱情,緩慢地走進這棟位於大甲的百年四合院古厝,跟隨著屋主黃志成先生腳步了解這棟的歷史文化,觀看著當時保存下來的建築立面石雕紋路、紅磚的工法,以及屋內壁畫與瓦片屋頂,讓我們可以去想像百年四合院背後的時代故事,同時也是考驗Hata面對古厝增建案時,應該採取什麼樣的設計策略去延續傳統紋理與展現當代建築的自由性。

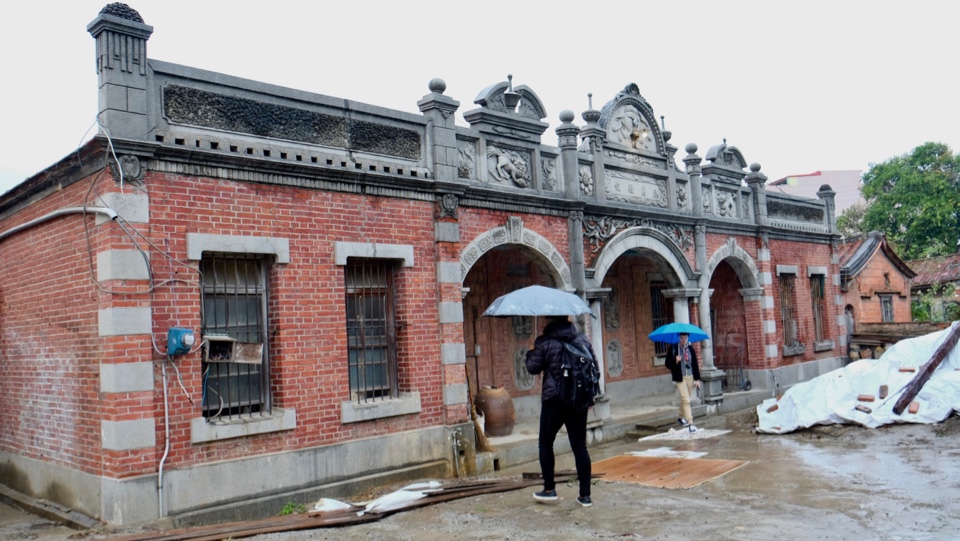

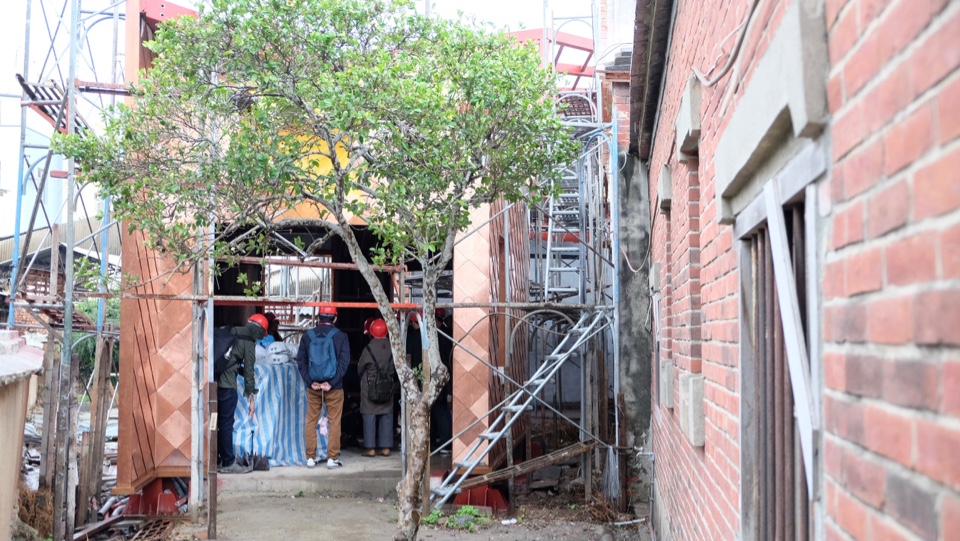

大甲百年古厝「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
屋主黃志成先生(右)導覽大甲百年古厝;攝影/邱佩儀。
大甲百年古厝「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
屋主黃志成先生(右)導覽大甲百年古厝;攝影/邱佩儀。

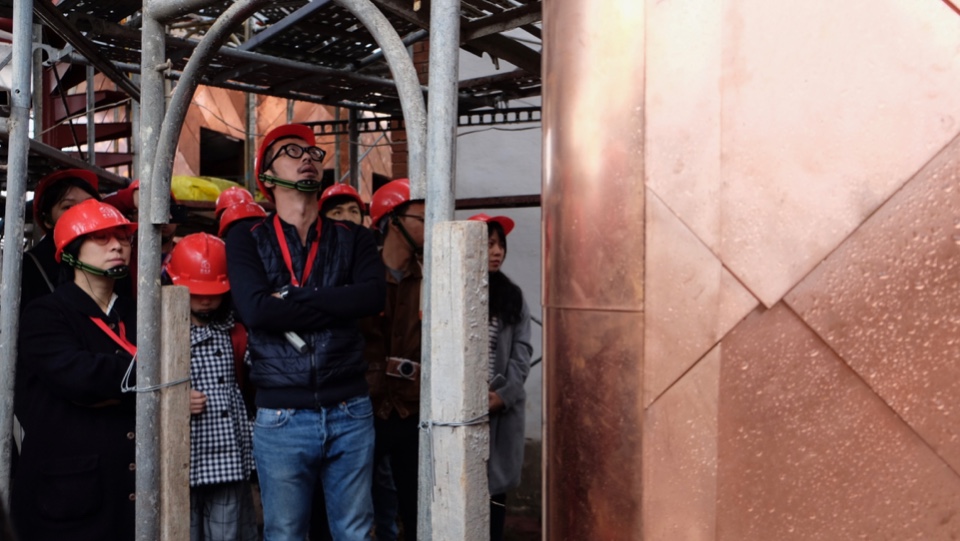

Hata解說為何「風月襟懷/風月之屋」是採取特殊紅銅構造工法?「風月襟懷/風月之屋」的屋頂、外牆都是用同一種材料:紅銅金屬板去表現,讓紅銅金屬襯映四合院的紅磚屋瓦。這也是Hata「根系建築」的核心理念,意指其設計深深地根植於土地之上,無論型式、材料及空間等,都與基地本身的條件及特色產生緊密的關係。「風月襟懷/風月之屋」利用新與舊材料間的相互呼應,建築可以隨著時間的延續讓紅銅氧化在自然氣候中緩慢地變色。「風月襟懷/風月之屋」設計中新舊之間材料的對話,色澤不一的金屬板材按照固定的組合方式,希望等完工之後形成不一樣的效果。
Hata講解「風月襟懷/風月之屋」設計概念;攝影/邱佩儀。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
Hata講解「風月襟懷/風月之屋」設計概念;攝影/邱佩儀。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
參訪「風月襟懷/風月之屋」工地現場時,師傅示範如何組裝紅銅外牆細部的嵌接,如何讓每一片菱形的輕薄紅銅金屬板材可以互相扣住,每一片紅銅金屬板材需依結構介面,以現場尺寸做收邊規劃。緊接著走到「風月襟懷/風月之屋」的屋頂觀景平台,觀察「風月襟懷/風月之屋」雙曲鋼構屋頂轉折處的線條,與基地週遭環境的天際線融合,聽著Hata如何利用鋼構的雙曲面屋頂打造馬背的意象。在優雅的雙曲面屋頂及銅片外牆之下,「風月襟懷/風月之屋」以L型的配置裡連結臥室、廚房及起居室等三組量體,以L型的配置關係呼應周遭基地紋理。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。

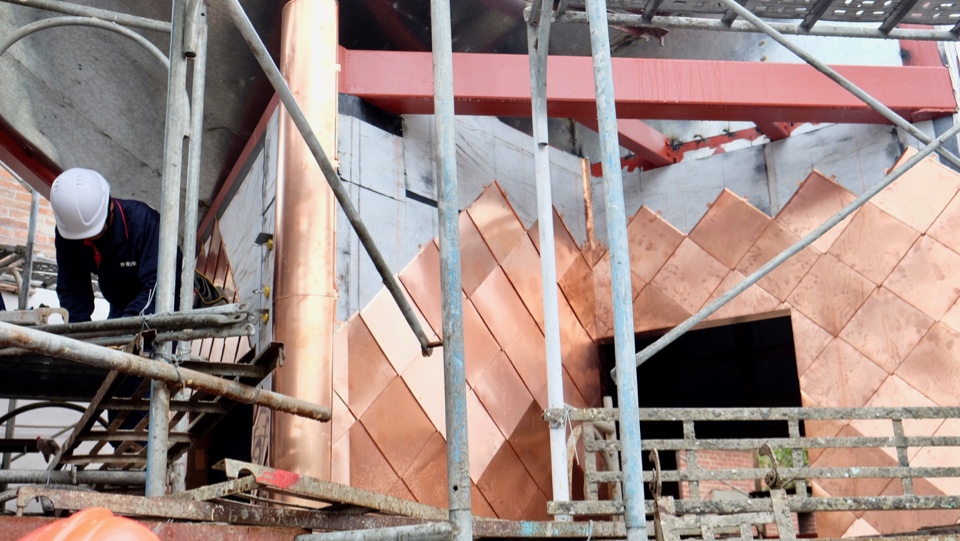

工地師傅示範現場組裝紅銅外牆細部的嵌接步驟;攝影/邱佩儀。
紅銅外牆細部的嵌接;攝影/邱佩儀。
「風月襟懷/風月之屋」這棟設計案從2014年7月至今,雖然歷經了五年半的時光,如今即將完工Hata回想起當初做這棟設計的心路歷程,發現其實設計構想原來可以這麼簡單(笑),他也常鼓勵自己帶著這個信念往下一個新的設計案。Hata的設計是非常簡潔俐落,但是往往越是簡單俐落的設計,需要克服技術層面上的高難度,例如「風月襟懷/風月之屋」鋼構的雙曲面屋頂幾乎是採取土法煉鋼的方式去建造,雙曲面的屋頂中的轉折曲線是此案最迷人也最困難的地方。目前正在進行結構框架內層封磁鋼板、中間鋪隔音棉、外層風封鍍鋅鋼板,以及最外層再鋪上紅銅板,其中雙曲面屋頂更是考量施工上的難度,讓我們一起期待完工後的樣貌。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。
紅銅外牆細部的嵌接;攝影/邱佩儀。
「風月襟懷/風月之屋」這棟設計案從2014年7月至今,雖然歷經了五年半的時光,如今即將完工Hata回想起當初做這棟設計的心路歷程,發現其實設計構想原來可以這麼簡單(笑),他也常鼓勵自己帶著這個信念往下一個新的設計案。Hata的設計是非常簡潔俐落,但是往往越是簡單俐落的設計,需要克服技術層面上的高難度,例如「風月襟懷/風月之屋」鋼構的雙曲面屋頂幾乎是採取土法煉鋼的方式去建造,雙曲面的屋頂中的轉折曲線是此案最迷人也最困難的地方。目前正在進行結構框架內層封磁鋼板、中間鋪隔音棉、外層風封鍍鋅鋼板,以及最外層再鋪上紅銅板,其中雙曲面屋頂更是考量施工上的難度,讓我們一起期待完工後的樣貌。
「風月襟懷/風月之屋」工地現場;攝影/邱佩儀。

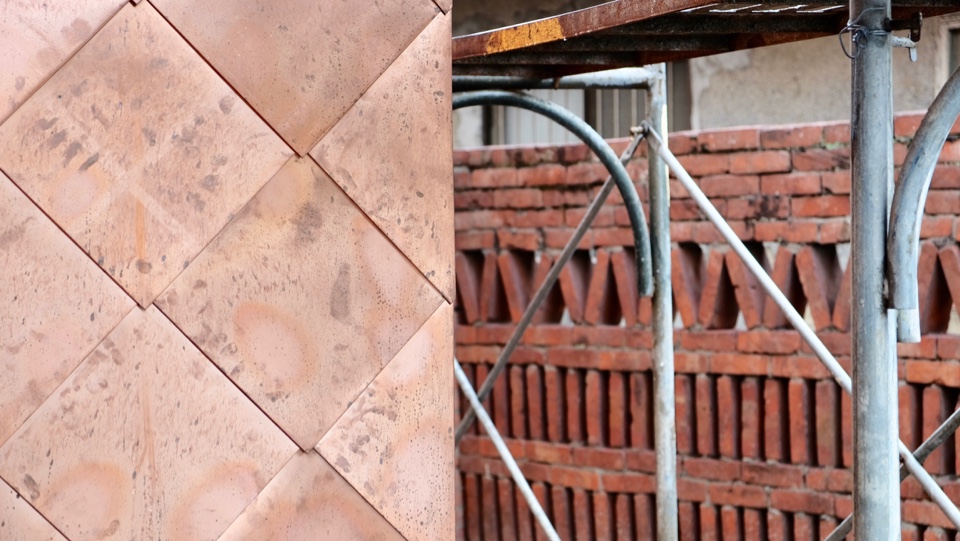

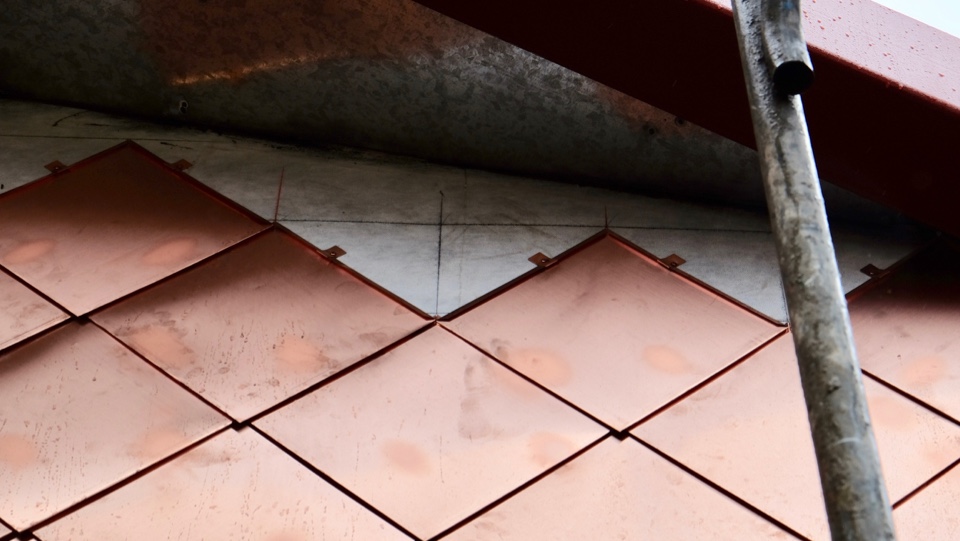

菱形紅銅外牆;攝影/邱佩儀。
菱形紅銅外牆;攝影/邱佩儀。
「布魯諾咖啡景觀餐廳」連續曲折的姿態反應光影的變化
位於台中大肚山上的「布魯諾咖啡景觀餐廳」由三個鋼鐵構築的建築群,其中一棟鋼鐵小屋總長33公尺,分成各3段11公尺去做廊道的連結,室內寬3公尺與室內高約2.5公尺,內部材質採用隔音棉可以防止聲音上的互相干擾。以折線般的型態回應位於大肚山上的藍色公路的綿延特質,外牆採用曲折鋼板以滿焊的技術接合,事先在鋼鐵工廠先預製完成,然後再用吊車掛到基地現場組裝,等到鏽蝕均勻後上保護漆,讓鋼鐵呈現天然鏽蝕的紋路,「布魯諾咖啡景觀餐廳」的繡鐵也呼應大肚山上紅土,再次印證Hata「根系建築」的中心理念-回應基地、環境,讓建築可以根植於基地。

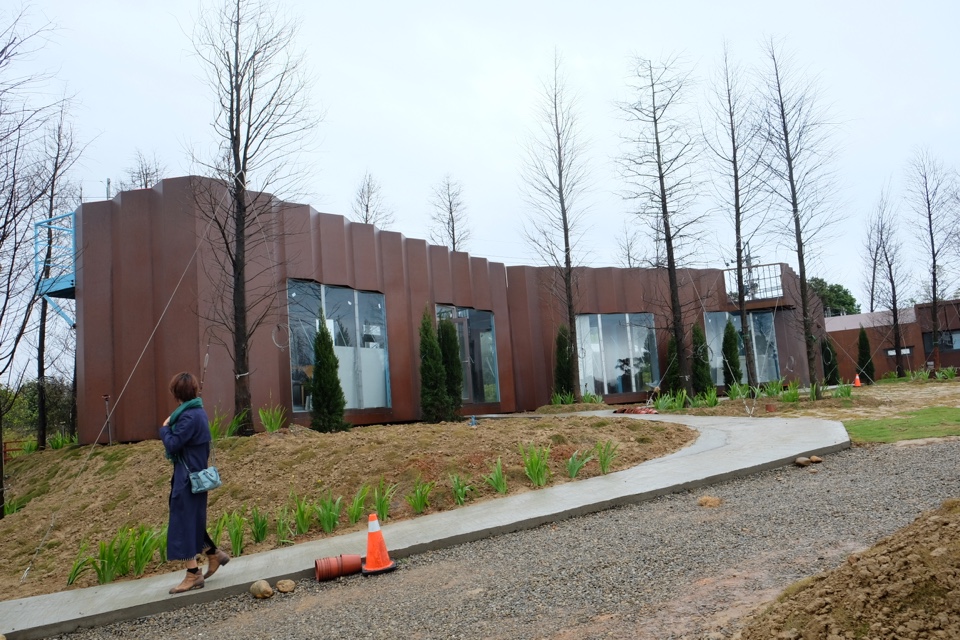

布魯諾咖啡景觀餐廳;攝影/邱佩儀。
布魯諾咖啡景觀餐廳;攝影/邱佩儀。
「布魯諾咖啡景觀餐廳」的業主林金印先生(左二)分享基地施工經驗;攝影/邱佩儀。
「布魯諾咖啡景觀餐廳」是Hata 中期的案子,Hata擅長以敏感細膩的感受力營造具有美學的空間氛圍,「布魯諾咖啡景觀餐廳」空間色調具有獨特邏輯,室內的屋頂與戶外梯間以淡藍色襯托了繡鐵的棕色,繡鐵的棕色呼應基地的紋理,其中淡淡的藍色調凸顯了「布魯諾咖啡景觀餐廳」的品牌視覺印象。「布魯諾咖啡景觀餐廳」在景觀上的種植採用落羽松依循建築與基地的紋理創造貼近自然的樸實感,小編很期待完工之後的「布魯諾咖啡景觀餐廳」,邀朋友一同來這看風景喝咖啡放空的小旅行。

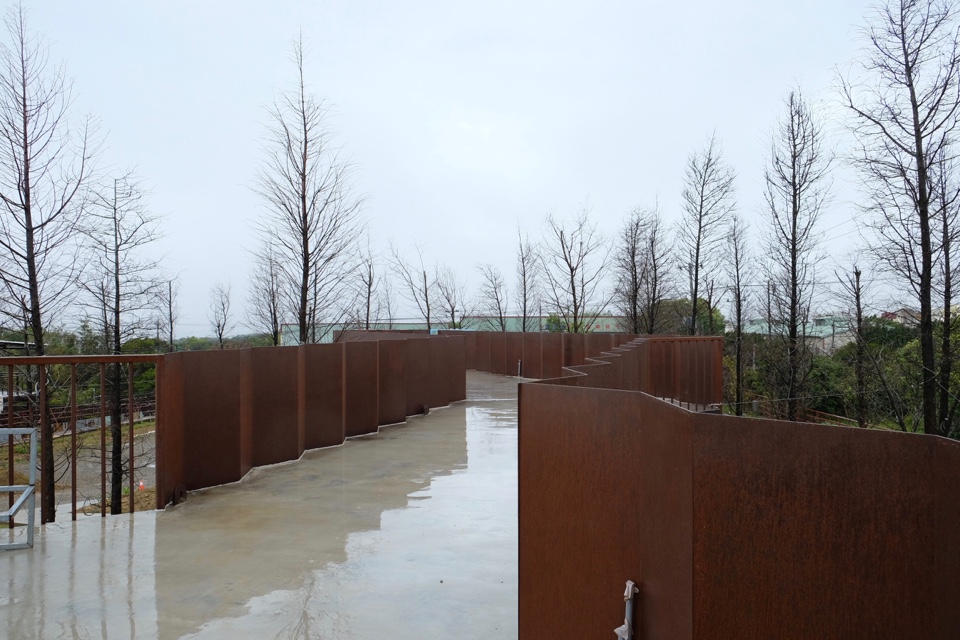

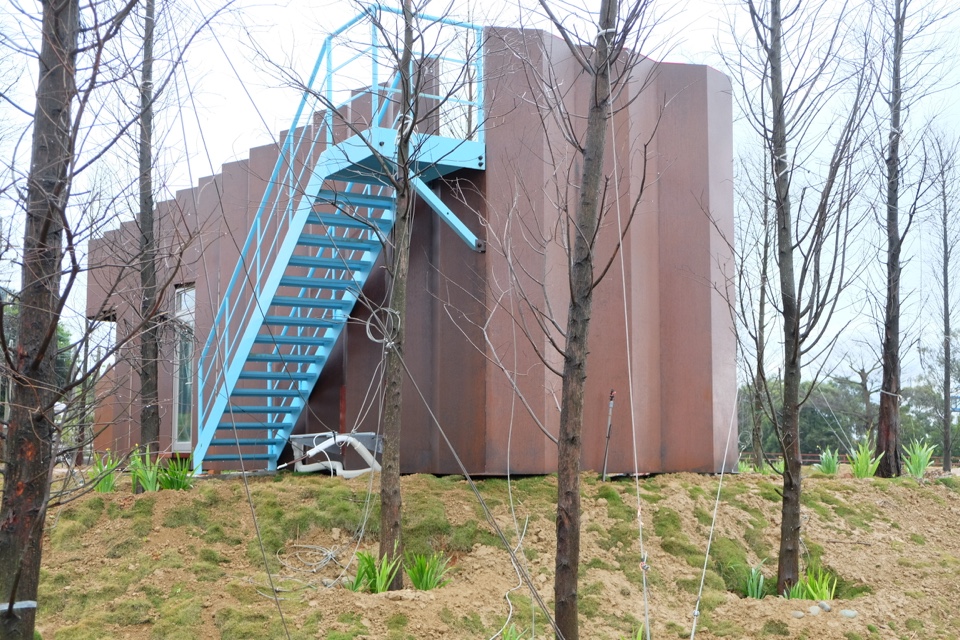

戶外梯與週遭環境;攝影/邱佩儀。

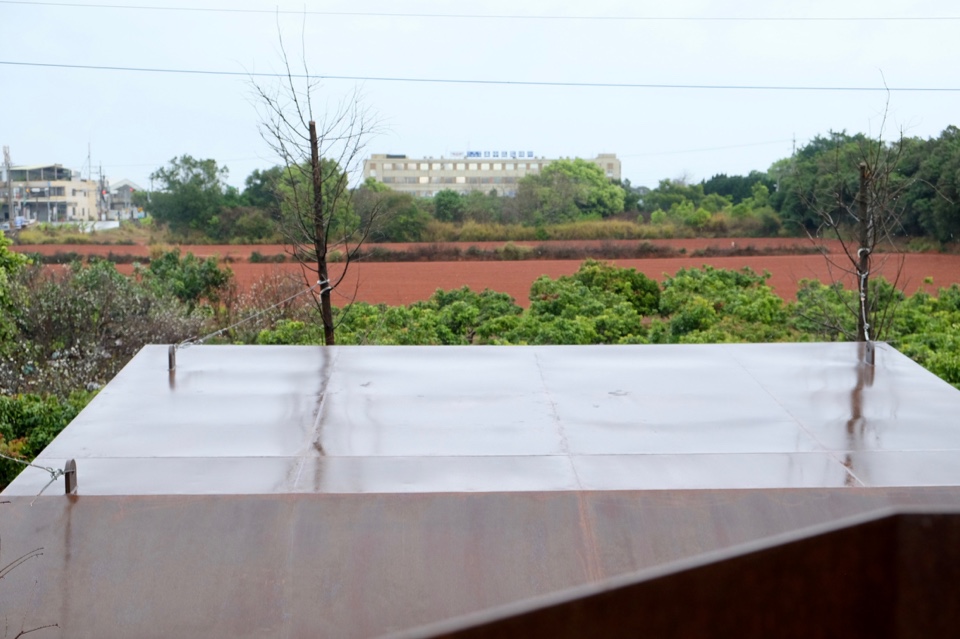

台中大肚山的紅土;攝影/邱佩儀。
布魯諾咖啡景觀餐廳入口;攝影/邱佩儀。

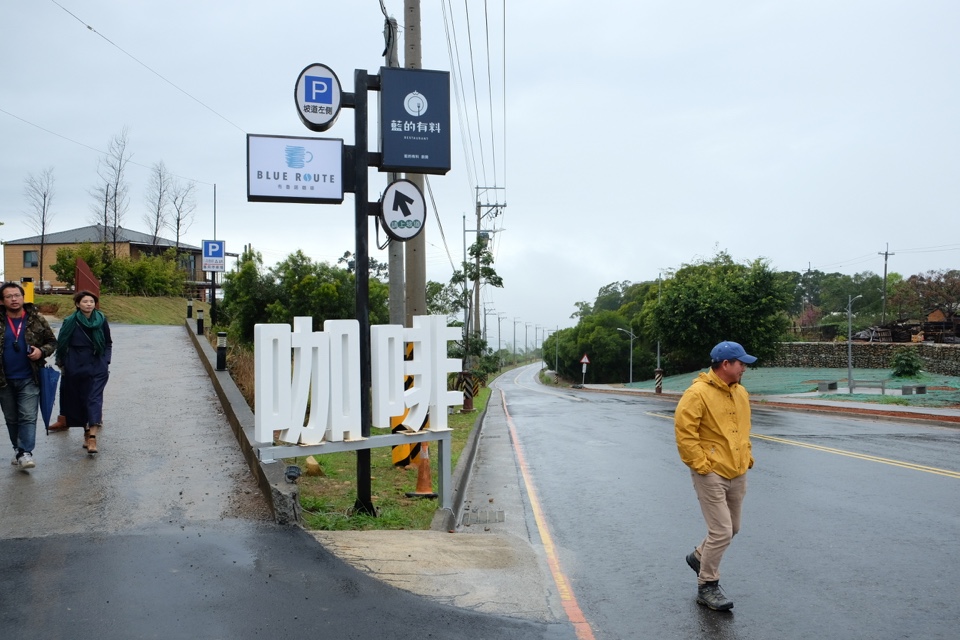

連接戶外道路入口;攝影/邱佩儀。
戶外梯與週遭環境;攝影/邱佩儀。
台中大肚山的紅土;攝影/邱佩儀。
布魯諾咖啡景觀餐廳入口;攝影/邱佩儀。
連接戶外道路入口;攝影/邱佩儀。
「合院之家/SKY House」順應著環境的色調,轉化延續傳統合院空間的特質
回顧2014年初訪「合院之家」的工地現場,欣建築特別感謝屋主葉先生,讓我們參訪「合院之家」完工後2年的使用狀態,這是ㄧ棟藝廊、住家與臥室三個量體的結合,基地坐落在紅土地質的大肚山上。「合院之家」的設計概念希望可以順應基地環境的色調,建築量體採用德國凱恩紅色塗料,全樓地板配以洞石地坪石材,洞石的紋理凹凸有層次令人感受到原始自然的感覺,「合院之家」由外到內都如同從土壤根植而上的自然。
參訪「合院之家」室內之前,Hata帶領著學員走訪基地的庭園;攝影/邱佩儀。

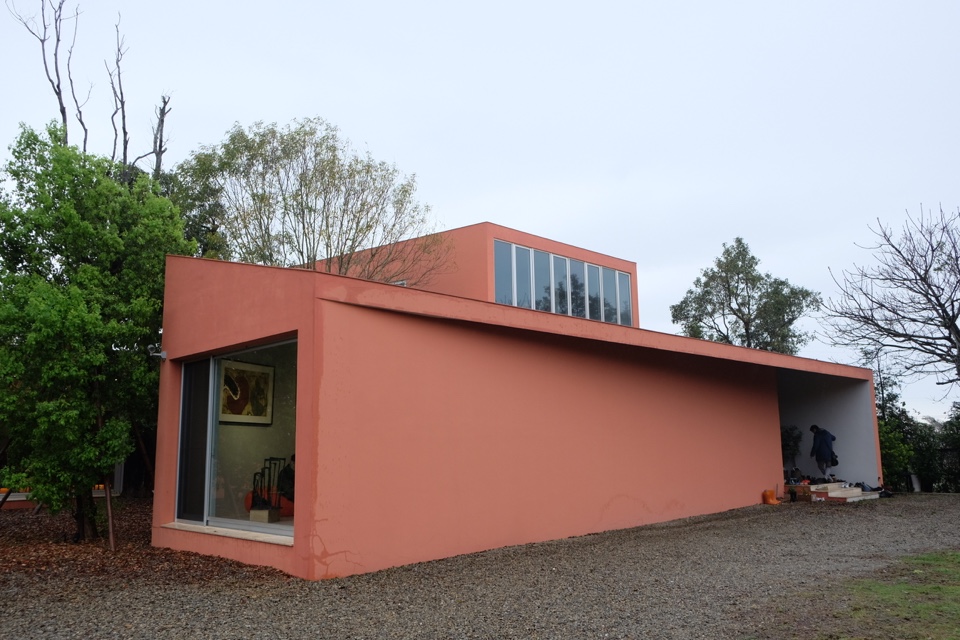

合院之家的建築外觀;攝影/邱佩儀。

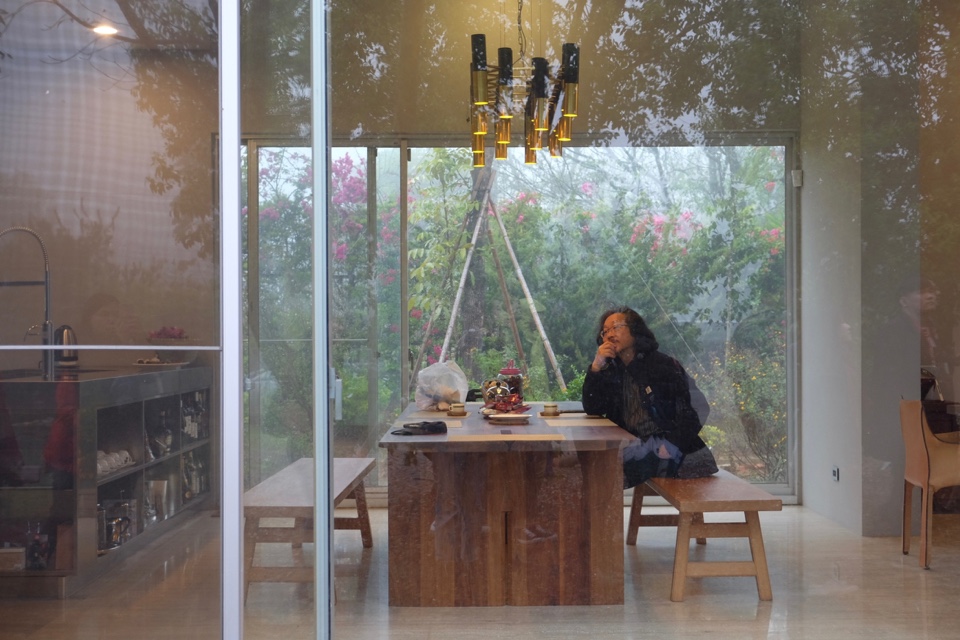

合院之家的屋主葉先生;攝影/邱佩儀。
「合院之家」是Hata開業以來第一個完成的案子,以合院的型式包圍ㄧ個內庭,因室內機能性的不同,藉此區隔外部道路直視。ㄧ樓主要機能?藝廊、客廳、餐廳等起居空間,進入到室內可以透過視覺可見的量體轉折,從公共到私密、從封閉到寬敞之間的轉換。在空間的體驗上因採用無樑板與承重牆系統,讓空間使用上不因樑柱而阻擋視線,透過室內外牆面上相同塗料顏色,讓量體與牆所構成的關係,可因光線呈現迷幻的樣貌。

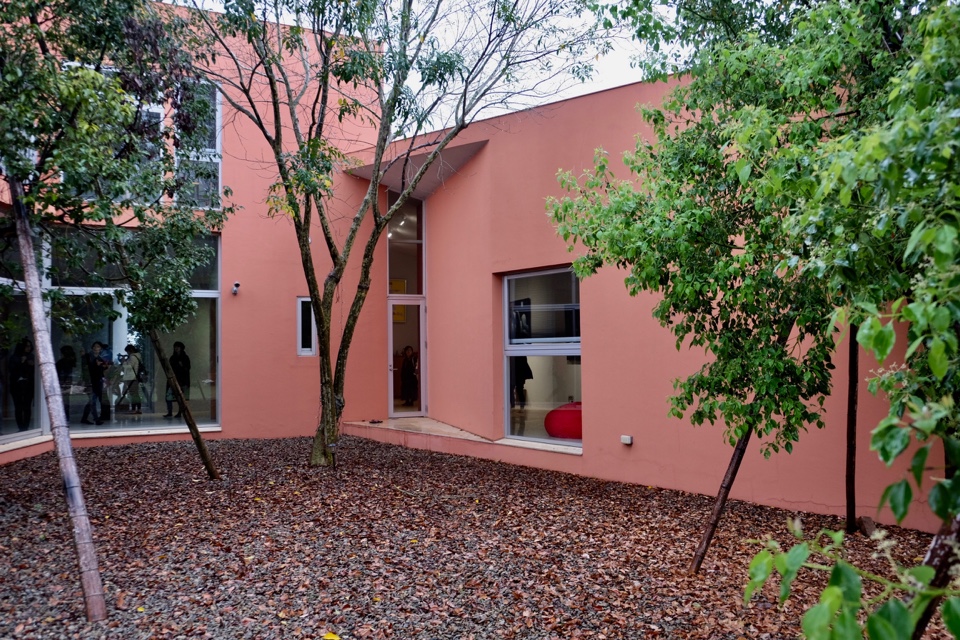

「合院之家」內庭;攝影/邱佩儀。
「合院之家」內庭;攝影/邱佩儀。

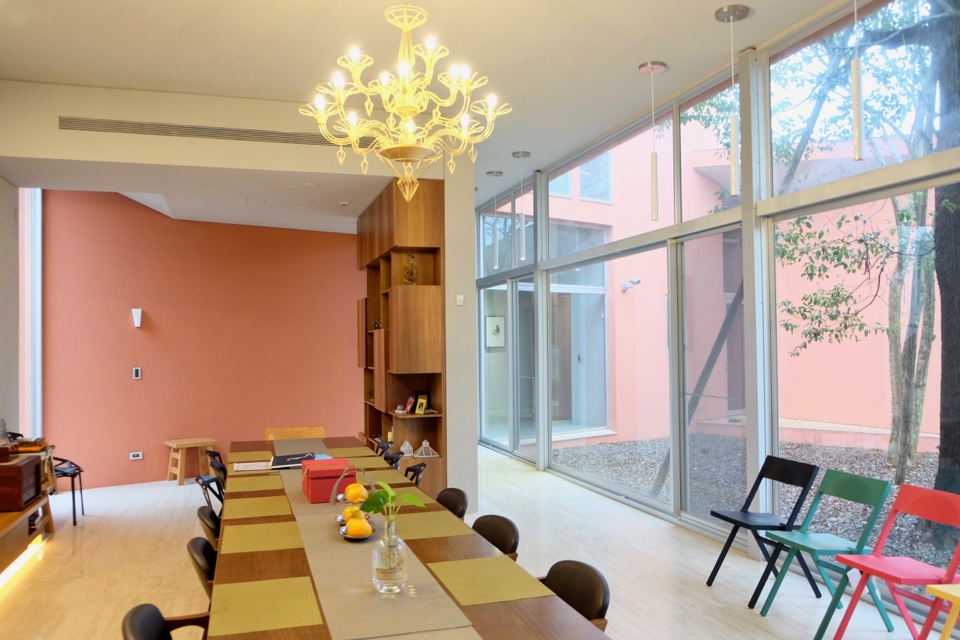

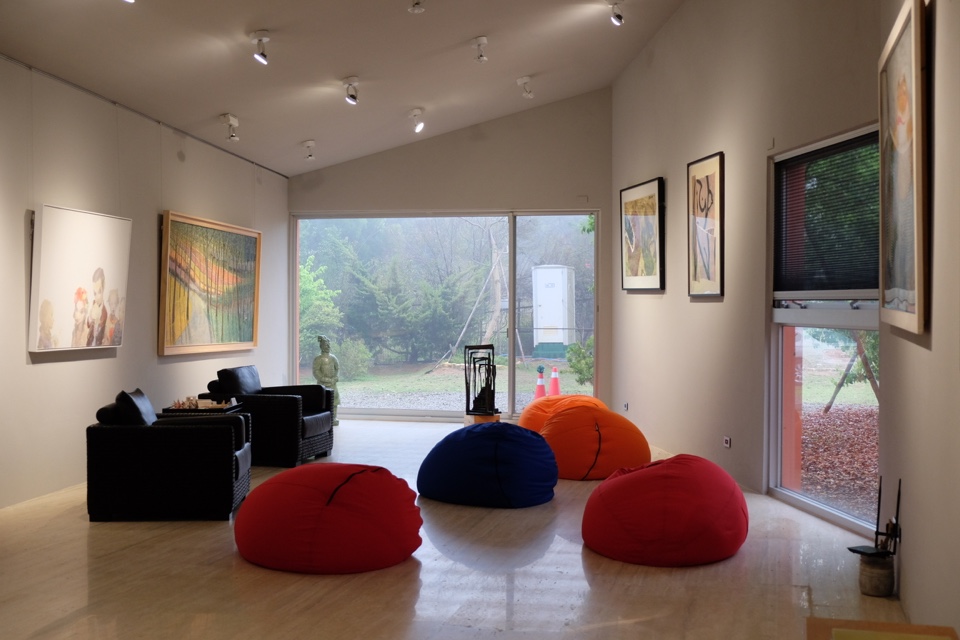

一樓藝廊空間;攝影/邱佩儀。

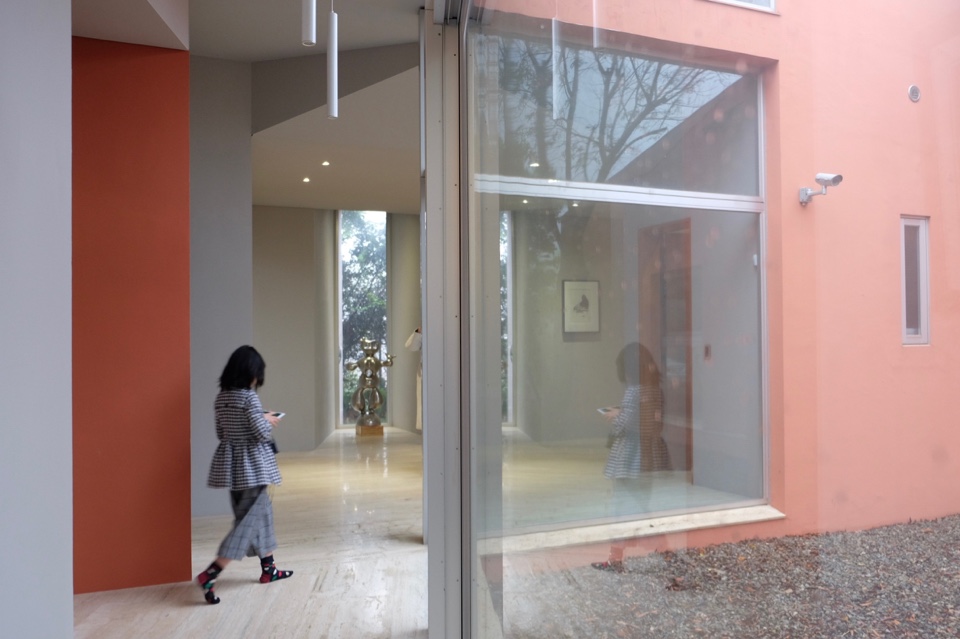

中介空間;攝影/邱佩儀。

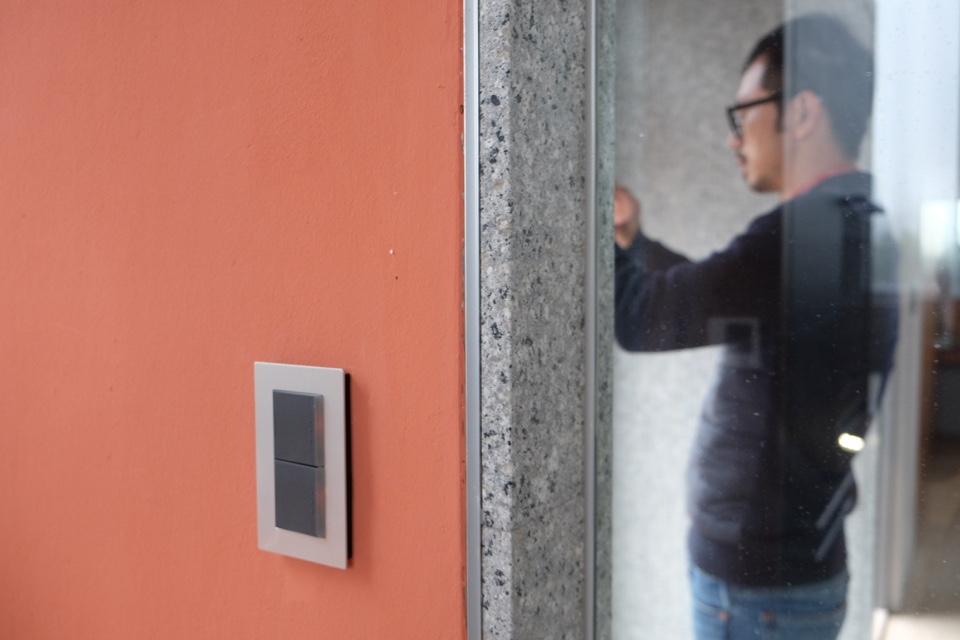

室內、室外牆的相同塗料,讓整體視覺上從戶外的意境可以延伸至室內空間;攝影/邱佩儀。

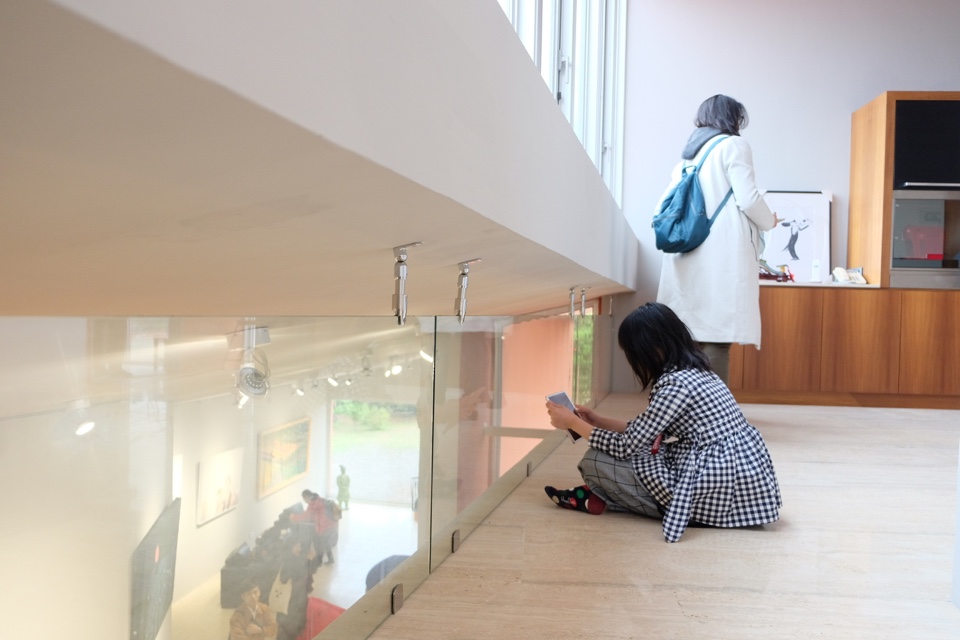

二樓私人空間;攝影/邱佩儀。

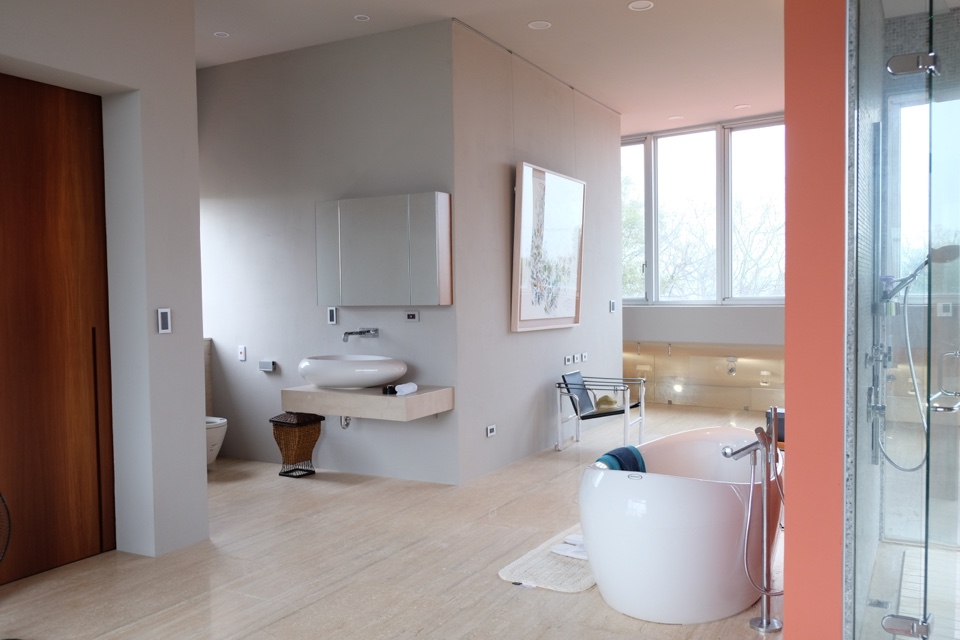

「合院之家」入圍2016 ADA新銳建築獎的肯定,簡單俐落的線條拉出兩層高的建築。二樓為乾濕分離的衛浴空間?主與露台,Hata覺得在西方國家對於浴缸的定義屬於乾式,從二樓私人衛浴空間上的安排,感受到Hata想創造使用方式上的獨特性。

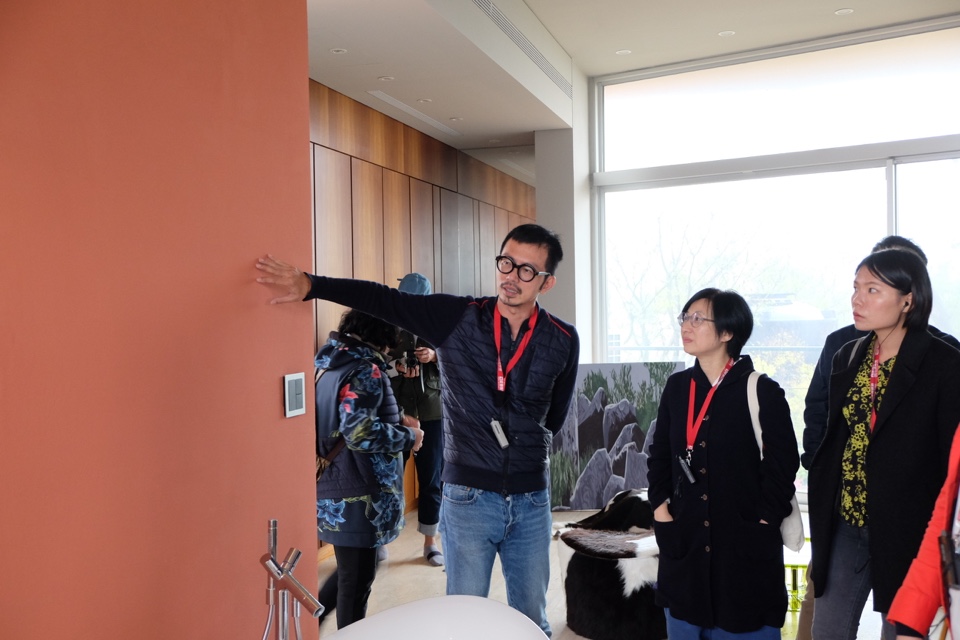

Hata講解室內設計材料與構想;攝影/邱佩儀。
二樓起居室;攝影/邱佩儀。

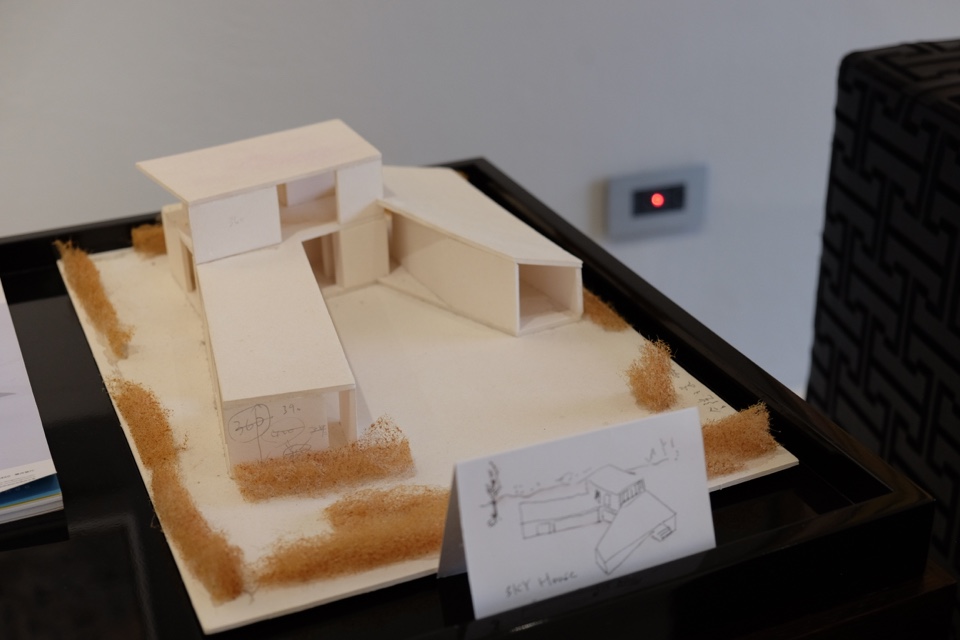

合院之家模型;攝影/邱佩儀。
屋主葉先生分享合院之家的使用者經驗與初期設計構想;攝影/邱佩儀。

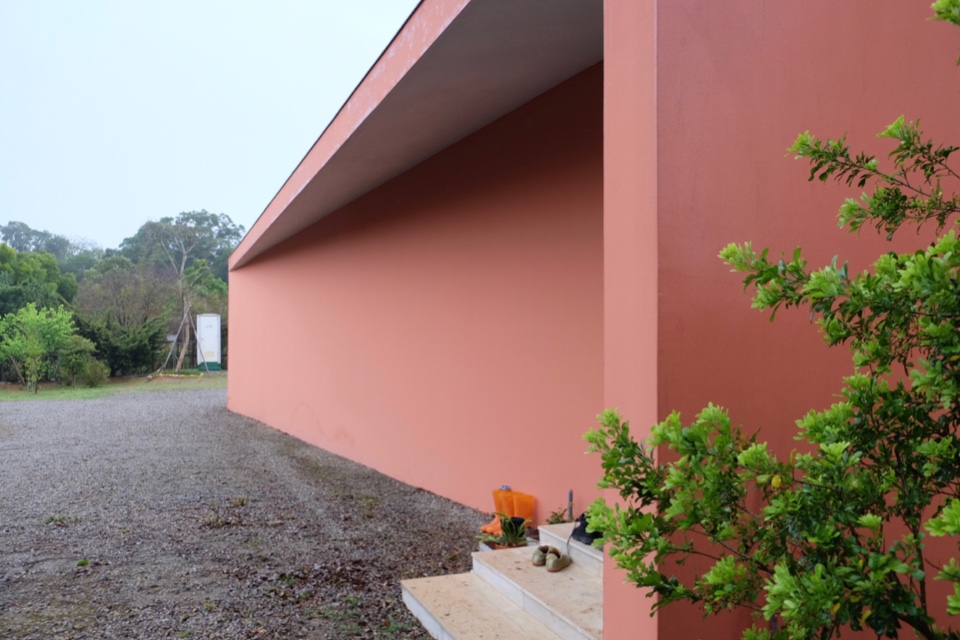

入口停車雨遮設計;攝影/邱佩儀。
門口視野;攝影/邱佩儀。
門口視野;攝影/邱佩儀。
總結
羅曜辰設計師(哈塔Hata Lo)的根系建築走讀,從第一站大甲的「風月襟懷/風月之屋」工地參訪到大肚山上的「布魯諾咖啡景觀餐廳」及住宅「合院之家」都一直下著下雨不停,並不影響大夥人參訪建築的興致,反而因下雨起霧的氣氛,讓大家如同置身於仙境。經歷這一次Hata建築巡禮後,欣小編似乎更加清楚理解何謂「根系建築」? Hata的建築設計手法看似簡單俐落,設計背後都有因循著基地的紋理,以及尊重基地環境的元素,Hata擁有藝術家的感性去朔造建築量體,從空間的感知上可以接收到Hata想要傳達的抽象意象,同時也擁有建築實踐家的清楚脈絡理性邏輯,簡單明瞭掌握量體之間的關係與細部設計的堅持,「根系建築」有自然的感受力與當代建築的表現。
參訪位於台中大肚山上的「合院之家」,因陰雨綿綿造成宛如仙境的基地環境氛圍;攝影/邱佩儀。
羅曜辰設計師(哈塔Hata Lo)的根系建築走讀,從第一站大甲的「風月襟懷/風月之屋」工地參訪到大肚山上的「布魯諾咖啡景觀餐廳」及住宅「合院之家」都一直下著下雨不停,並不影響大夥人參訪建築的興致,反而因下雨起霧的氣氛,讓大家如同置身於仙境。經歷這一次Hata建築巡禮後,欣小編似乎更加清楚理解何謂「根系建築」? Hata的建築設計手法看似簡單俐落,設計背後都有因循著基地的紋理,以及尊重基地環境的元素,Hata擁有藝術家的感性去朔造建築量體,從空間的感知上可以接收到Hata想要傳達的抽象意象,同時也擁有建築實踐家的清楚脈絡理性邏輯,簡單明瞭掌握量體之間的關係與細部設計的堅持,「根系建築」有自然的感受力與當代建築的表現。
參訪位於台中大肚山上的「合院之家」,因陰雨綿綿造成宛如仙境的基地環境氛圍;攝影/邱佩儀。
「根系建築」走讀全體人員大合照;攝影/領隊 林淑婷。
【走讀資訊】
>隨團講師:羅曜辰/哈塔Hata Lo
>走讀日期:2019.02.24(日)
>參訪建築:
風月襟懷/風月之屋(工地參訪)
布魯諾咖啡景觀餐廳
合院之家
