林嘉慧建築師+里埕設計工坊作品─「歐厝海濱公廁」

發布時間 : 2017.05.23

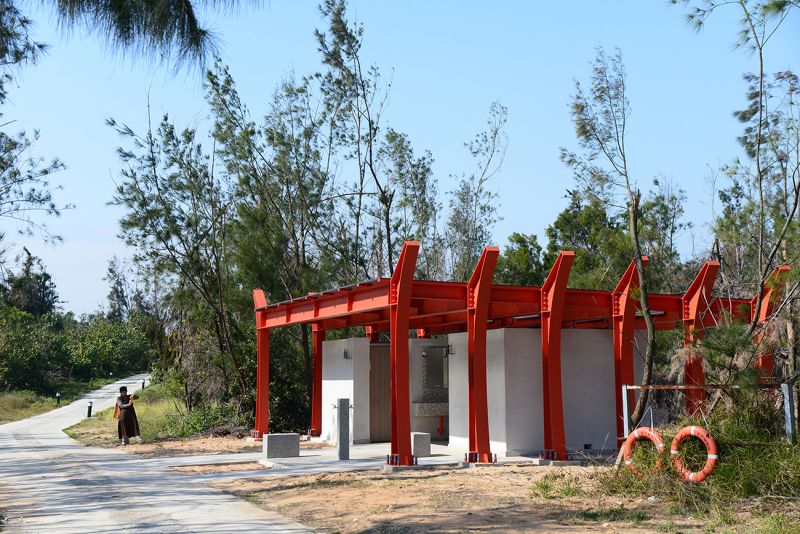

具有指標與服務特質的公廁;攝影:陳書毅

圖片說明:具有指標與服務特質的公廁;攝影:陳書毅


基地樣貌
金門縣西南的歐厝村海灘,處於連綿數十公里的料羅灣自然沙灘之內,風景開闊且保有自然宜人的特色,其海岸活動從早年軍事管制之下,逐漸轉變為居民採集和觀光休憩用途。居民平時會進行沿岸水產捕撈,但選擇來此的遊客與前往后湖海濱者稍有不同,屬於散客類型,白天除戲水、堆沙、挖花蛤、沿岸生態觀察外,夜間也有觀星和夜遊的族群;因此這一個數公里長的區段(銅牆山至泗湖),海灘上偶爾會發生在夜晚有不易尋找出入口的迷失事件。
西南側海濱分部圖;圖面提供:里埕設計工坊

圖片說明:西南側海濱分部圖;圖面提供:里埕設計工坊


實用和象徵性的雙重意圖
2017年初於動線沿邊,已新設一處小型公共廁所暨沖洗設施,北側海岸仍維持著木麻黃防風林帶、步道和原有休憩亭連接,整體位處平緩沙地。不同於隱蔽性高的軍事建築或者現代建築風格帶來的疏離感,我們希望海濱公廁兼有著實用和象徵性的雙重意圖。也因此除了滿足主要的沖洗、如廁行為,我們更思索它是接連村與海之間顯著的小型集合點,也是提供返途的重要場所。

公廁建築除採取自然採光、通風特點外,由入口處即可見中央穿廊輔以指示標誌,沖洗區、廁所群、後側小徑三部分串接而成,空間序列一目了然。又一方面考慮平日上午的使用人數較少,廁所量體採取最精簡的室內面積(多功能廁所一間、男廁便間一間、女廁三間),洗手台置於前後廊下,外部採迂迴動線,藉以分隔出具有性別領域的區劃。整體設計呼應金門海濱的使用方式,使沖洗與如廁行為可以融入島嶼休閒的舒展特質,營造出合宜且精要的新公共空間風情。概念圖;圖面提供:里埕設計工坊

圖片說明:概念圖;圖面提供:里埕設計工坊

返家途徑的小型海濱設施;攝影:陳書毅

圖片說明:返家途徑的小型海濱設施;攝影:陳書毅

公廁正面環境;攝影:陳書毅

圖片說明:公廁正面環境;攝影:陳書毅

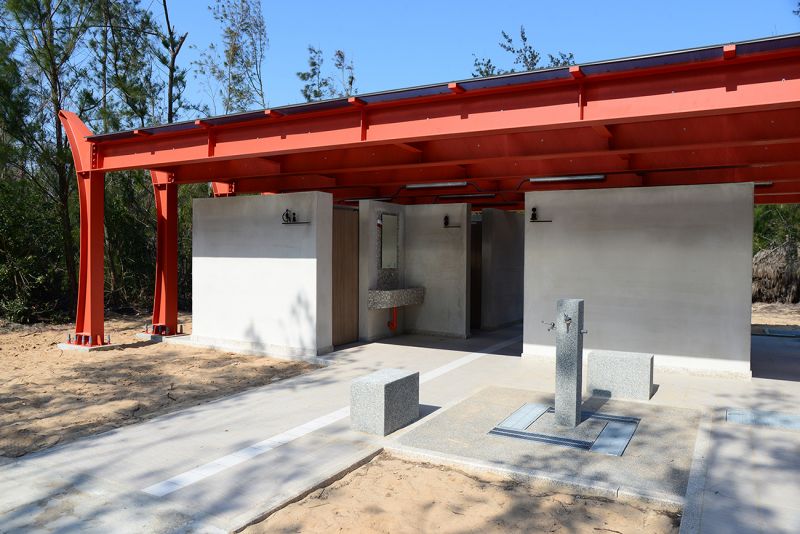

前側入口沖洗區、多功能廁所及洗手台;攝影:陳書毅

圖片說明:前側入口沖洗區、多功能廁所及洗手台;攝影:陳書毅

公廁前廊和沖洗區位於海灘入口側;攝影:陳書毅

圖片說明:公廁前廊和沖洗區位於海灘入口側;攝影:陳書毅

前側穿廊景色與清晰的標識;攝影:陳書毅

圖片說明:前側穿廊景色與清晰的標識;攝影:陳書毅


結構與材料
以輕量構造、簡單素材的棚架與量體造形來回應環境特質。屋架為象徵閩南傳統翹脊意象的磚紅色鋼構框架,屋頂覆以百葉導光隔熱板(PC,具遮光和隔熱效能),下方包容著廁所量體是三個鋼筋混凝土與灰泥牆體、版基礎組成,鋪面是由防滑磁磚與傳統回收建材構成。
公廁位置圖;圖面提供:里埕設計工坊

圖片說明:公廁位置圖;圖面提供:里埕設計工坊

基本圖;圖面提供:里埕設計工坊

圖片說明:基本圖;圖面提供:里埕設計工坊

棚架結構剖面圖;圖面提供:里埕設計工坊

圖片說明:棚架結構剖面圖;圖面提供:里埕設計工坊


量體後側及親子洗手台;攝影:陳書毅

圖片說明:量體後側及親子洗手台;攝影:陳書毅

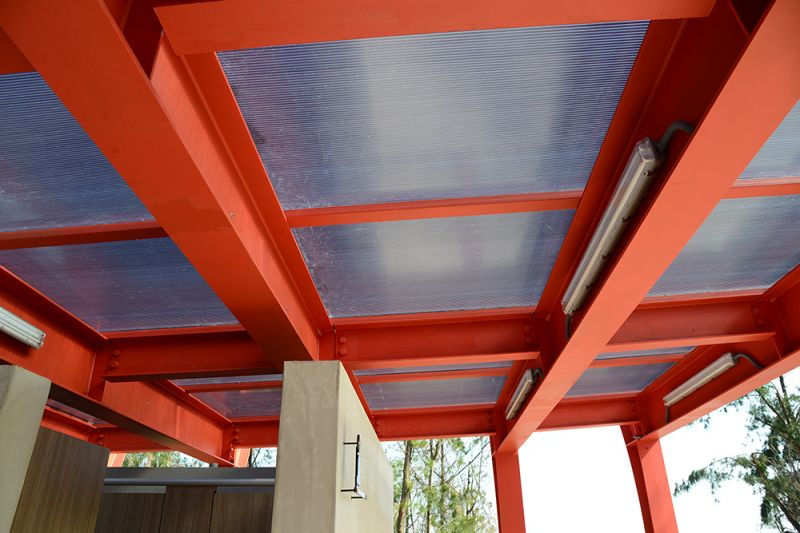

百葉遮陽板下的廁所空間;攝影:陳書毅

圖片說明:百葉遮陽板下的廁所空間;攝影:陳書毅

量體、鋼樑與椽條之分離關係;攝影:陳書毅

圖片說明:量體、鋼樑與椽條之分離關係;攝影:陳書毅


施工過程
混凝土量體模板拆卸前側;攝影:陳書毅

圖片說明:混凝土量體模板拆卸前側;攝影:陳書毅

混凝土量體模板拆卸後側;攝影:陳書毅

圖片說明:混凝土量體模板拆卸後側;攝影:陳書毅

棚架立柱;攝影:陳書毅

圖片說明:棚架立柱;攝影:陳書毅

大樑吊裝;攝影:陳書毅

圖片說明:大樑吊裝;攝影:陳書毅


作品資料表
作品名稱:歐厝海濱公廁
作品地點:歐厝海灘入口
業      主:金門國家公園管理處
主要用途:公共廁所與沖洗設施

建      築
建 築  師:林嘉慧建築師事務所+里埕設計工坊
參 與  者:林嘉慧、李秀秀、張婉婷、謝明倫
監      造:林嘉慧、李秀秀
結      構:長浩結構技師事務所
水      電:鴻圖工程顧問有限公司

施      工
營 造  廠:益晟土木包工業

材      料
建      築:型鋼、鍍鋅鋼管、百葉導光遮陽板(PC)、鋼筋混凝土牆,白灰砂漿,馬賽克磁磚,輕隔間及搗擺、不鏽鋼板
景  觀:抿石子、洗石子、花崗石、止滑磁磚、熱浸鍍鋅格柵板

基地面積:19,098㎡
建築面積:34㎡
總樓地板面積:34㎡
造      價:新台幣3,220,000元
設計日期:2015年10月至2016年3月
工程日期:2016年8月至2017年2月
攝      影:陳書毅
