空格建築作品「濕地中的紅磚之塔」

發布時間 : 2019.06.27

東立面局部;圖片提供/空格建築


濕地中的紅磚塔Tower of Bricks

場地與歷史
衡水湖濕地公園與衡水市區之間,曾經有一塊蘆葦叢生的窪地,多年來周邊工廠的排污令這裡的水質和土壤環境受到嚴重傷害。作為曠野中唯一的建築,磚窯高聳的煙囪極有辨識性。隨著國家保護耕地,禁用實心黏土磚的政策,這類曾經遍布城鄉的霍夫曼窯,瞬間退出歷史舞台。這座磚窯也荒廢下來,成為無主之物,逐漸坍塌。人的記憶敵不過城市發展速度,要不了幾年,大家就會以為這裡從來都是衡水植物園。這種與過去完全告別的方式不免有些可惜。所以即使結構的安全鑑定是“拆除”,我們還是希望能夠通過新的建造串聯場地的過去和現在,為這裡留下些歷史的痕跡。

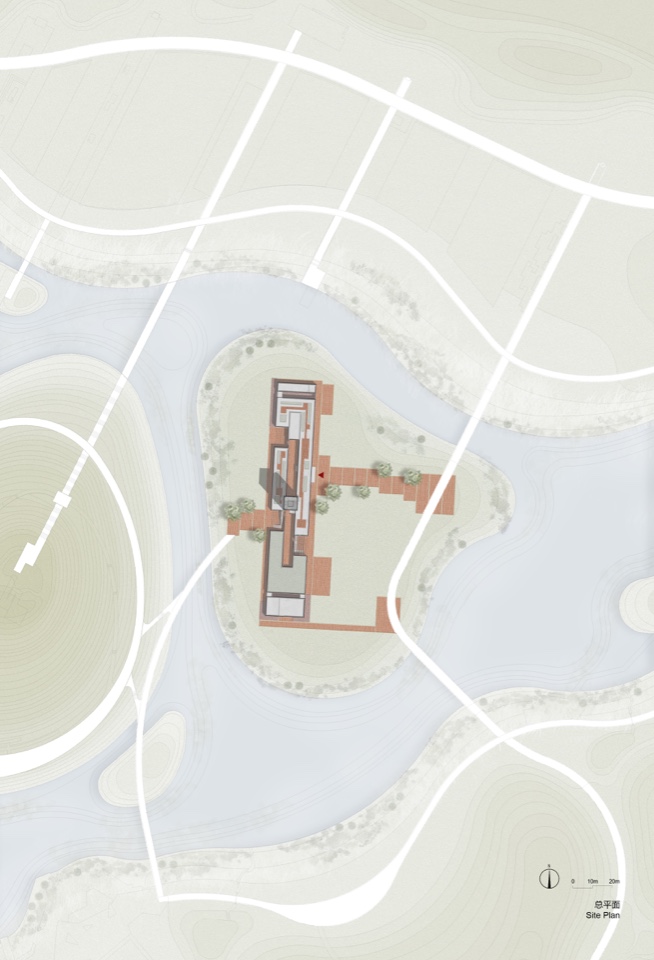

總平面圖;圖片提供/空格建築

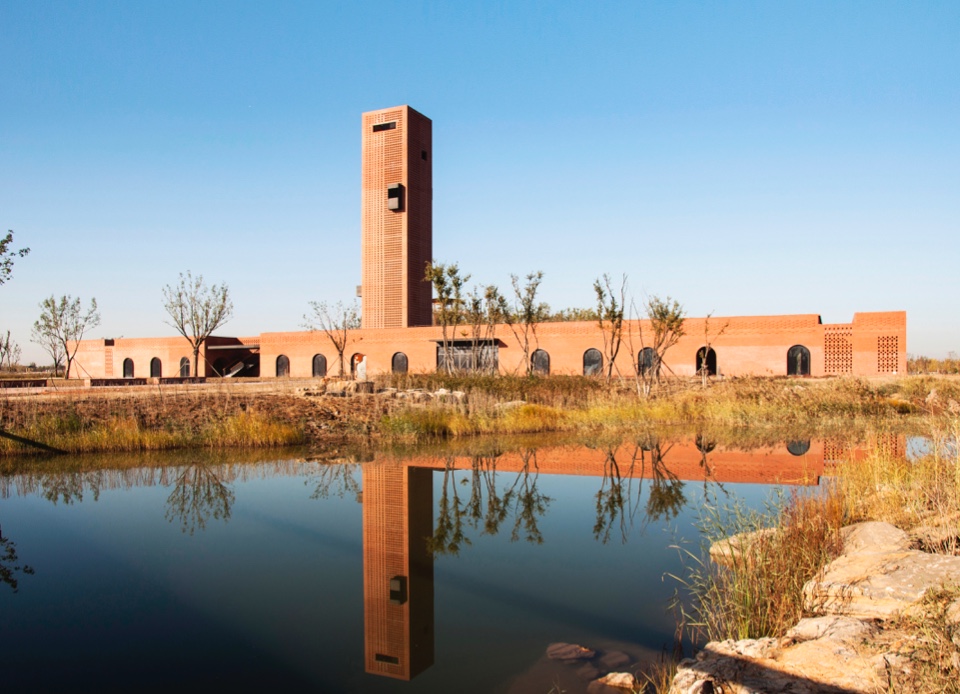

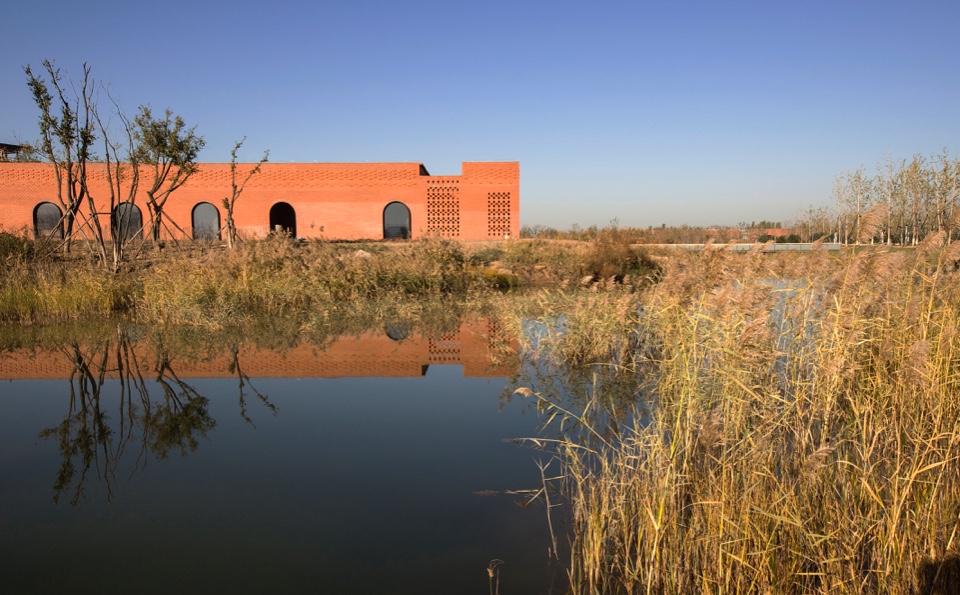

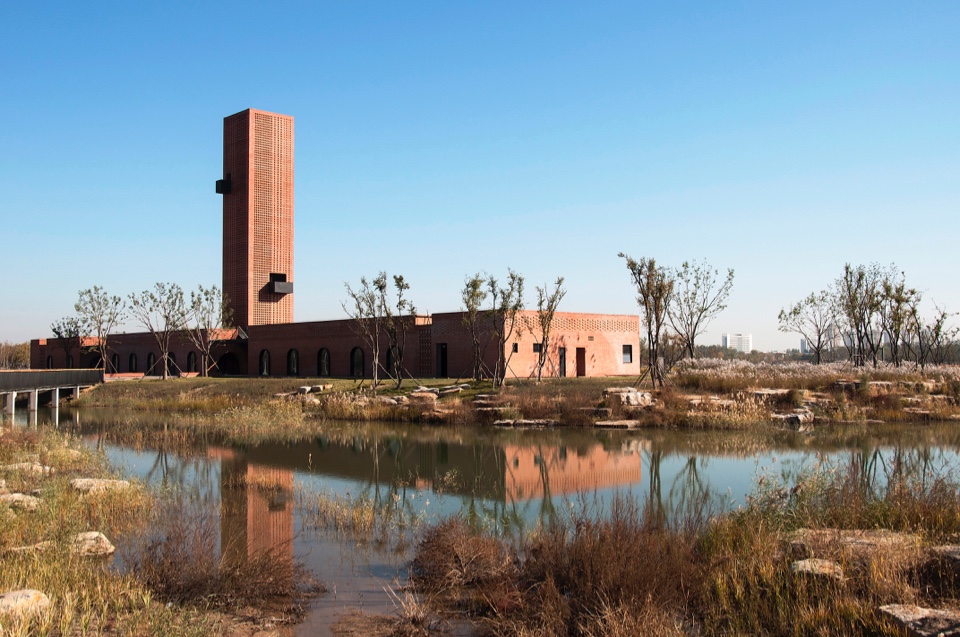

水岸邊看東立面;圖片提供/空格建築

西南轉角立面;圖片提供/空格建築

重建≠複製
業主計劃在磚窯的舊址上修建一個花房藝術中心,主要用來展示花卉盆栽。從空間上,它需要完成從內向的生產建築(磚窯)到外向的展覽建築之間的轉化。通過對磚窯空間意向的保留,形成磚窯所代表的過去與花房之間的內在聯繫。其中觀景塔保留了大煙囪的符號性,形成一個具體的記憶點。從可達性上,也能讓人“爬上煙囪看一看”。

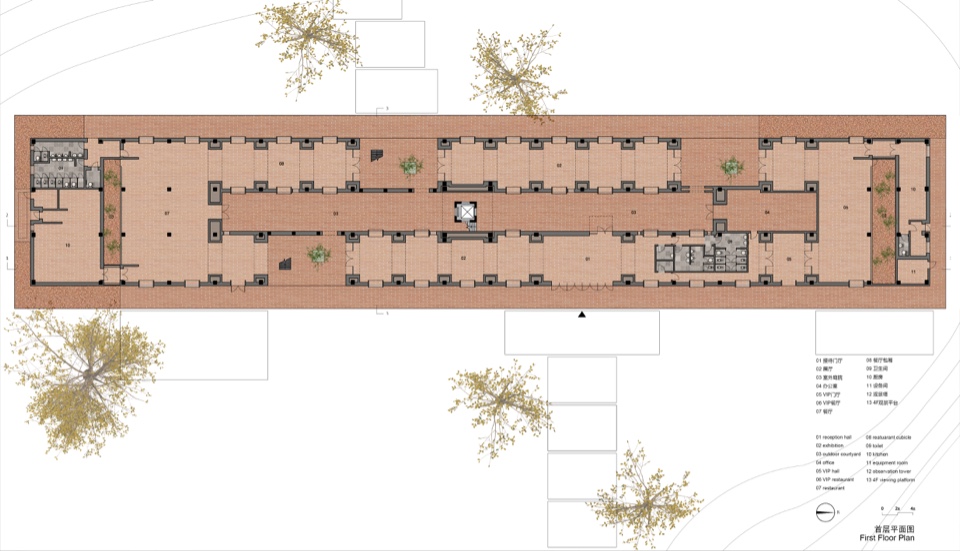

ㄧ層平面圖;圖片提供/空格建築

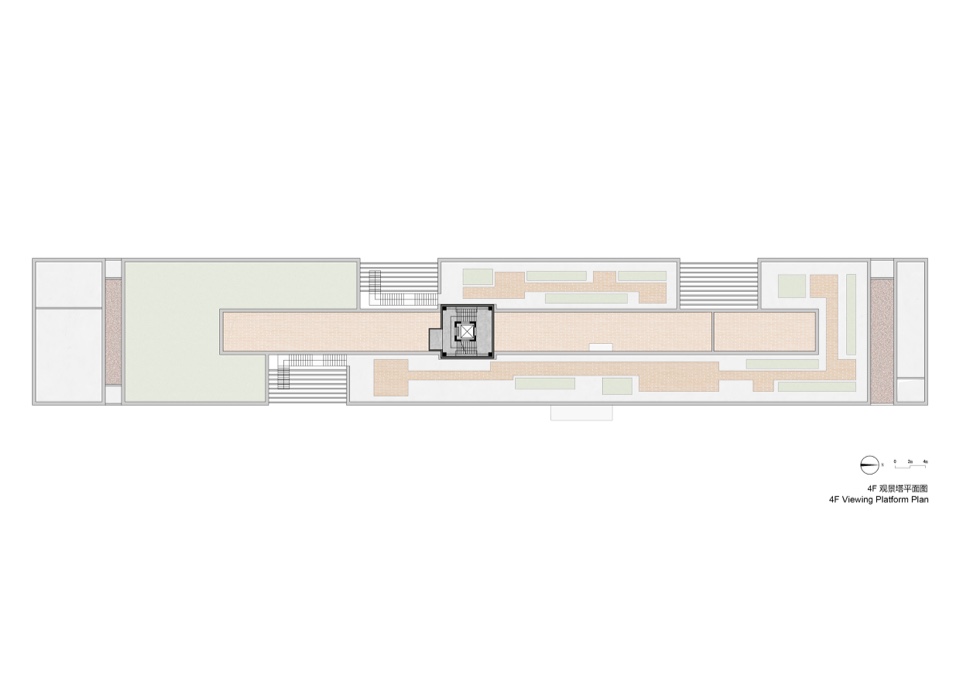

四層平面圖;圖片提供/空格建築

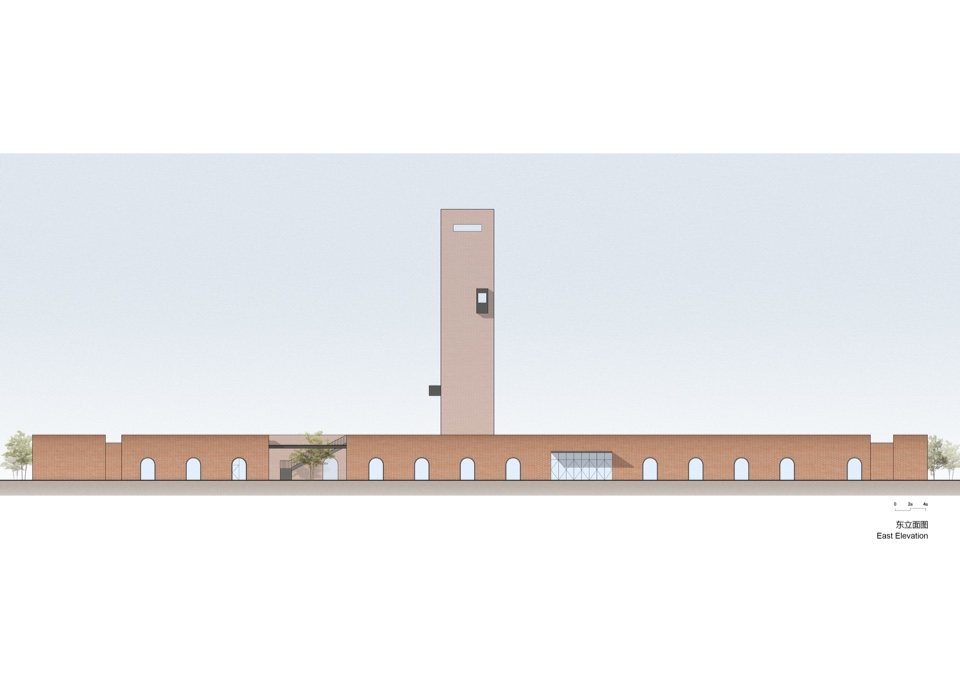

東向立面圖;圖片提供/空格建築

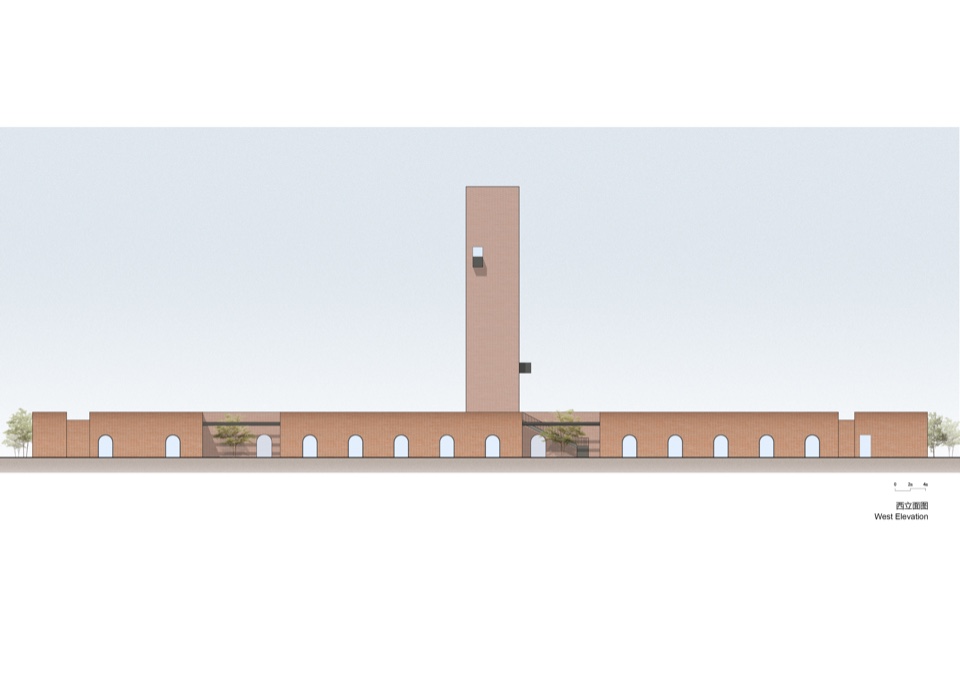

西向立面圖;圖片提供/空格建築

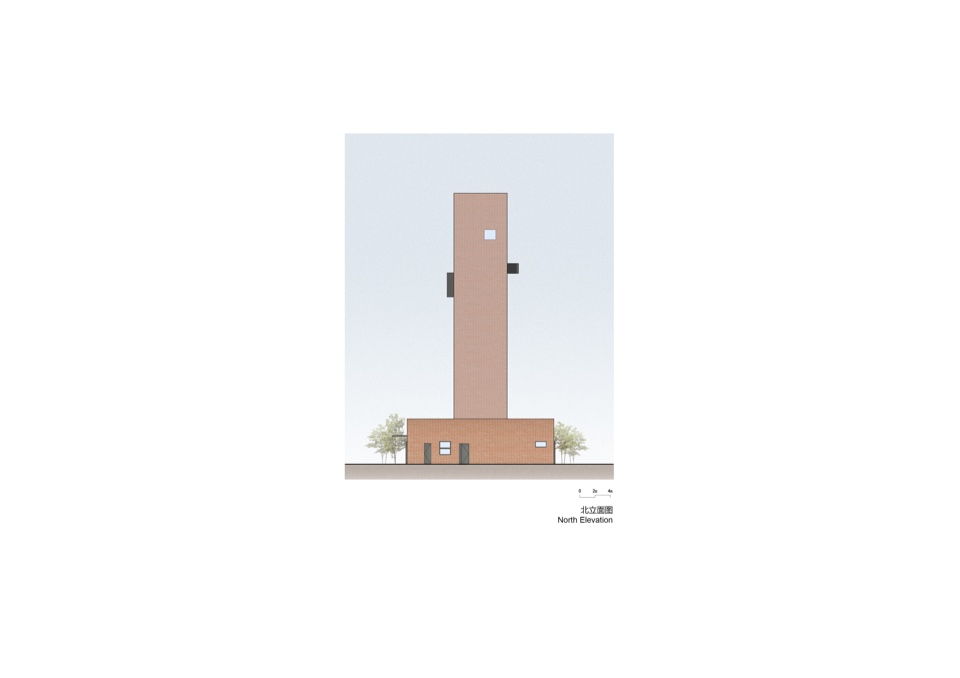

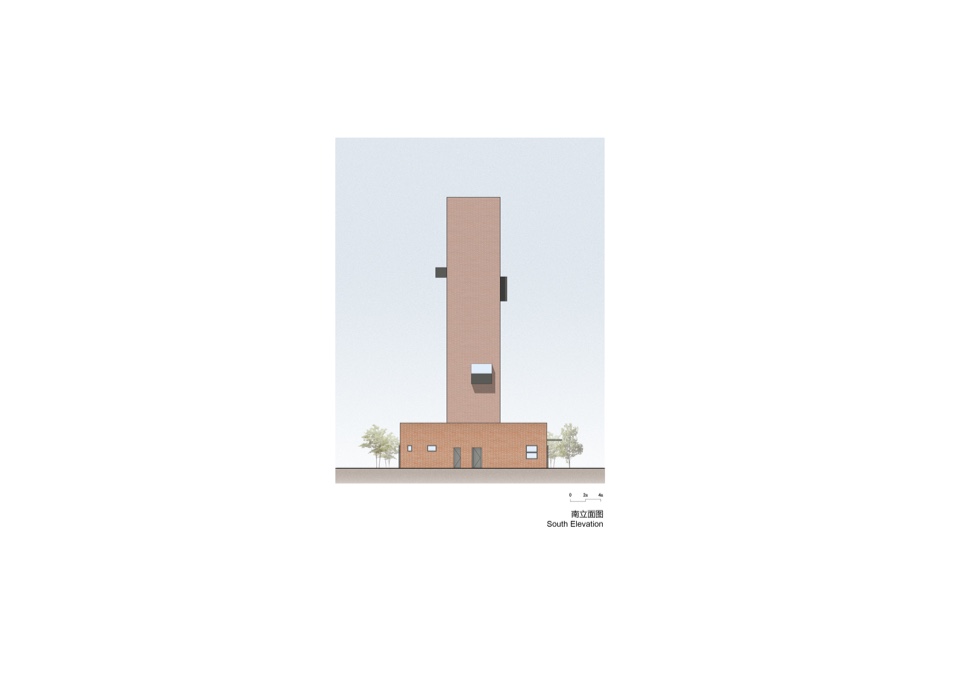

南向立面圖;圖片提供/空格建築北向立面圖;圖片提供/空格建築

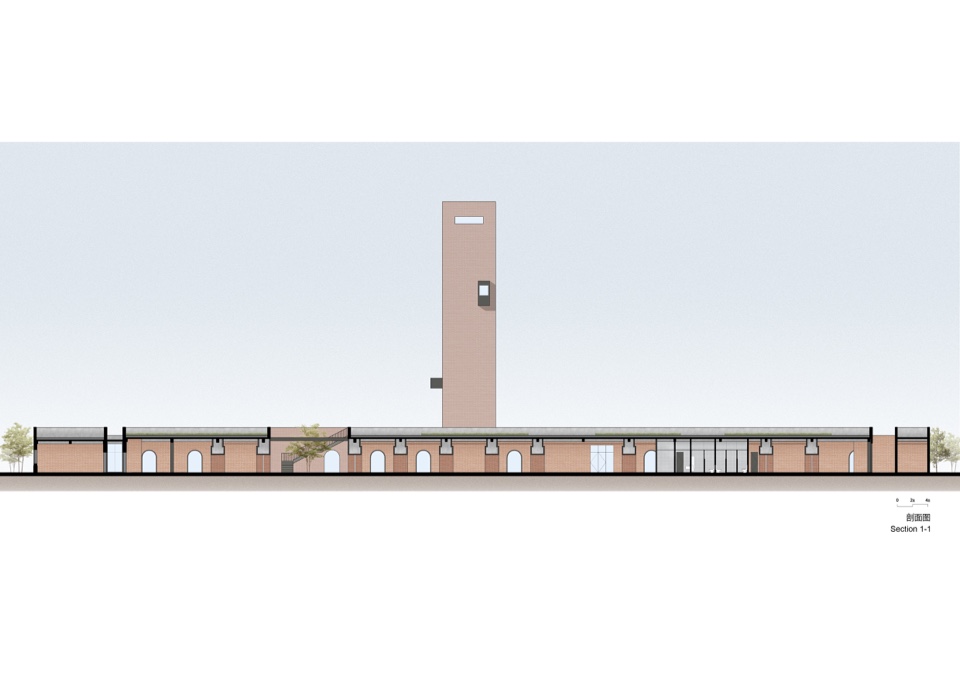

剖面圖1-1;圖片提供/空格建築

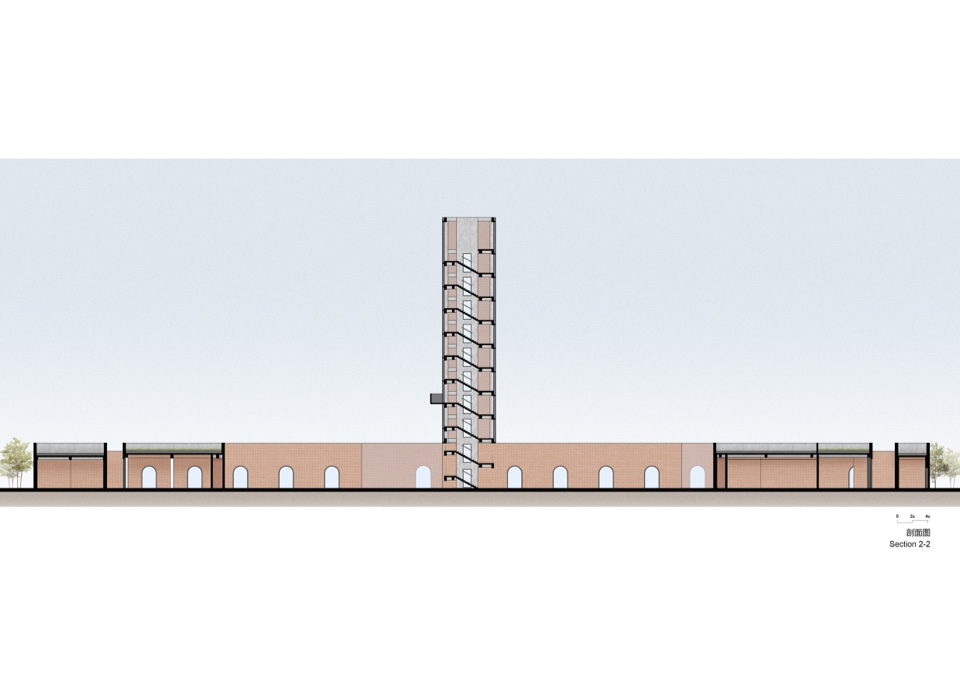

剖面圖2-2;圖片提供/空格建築

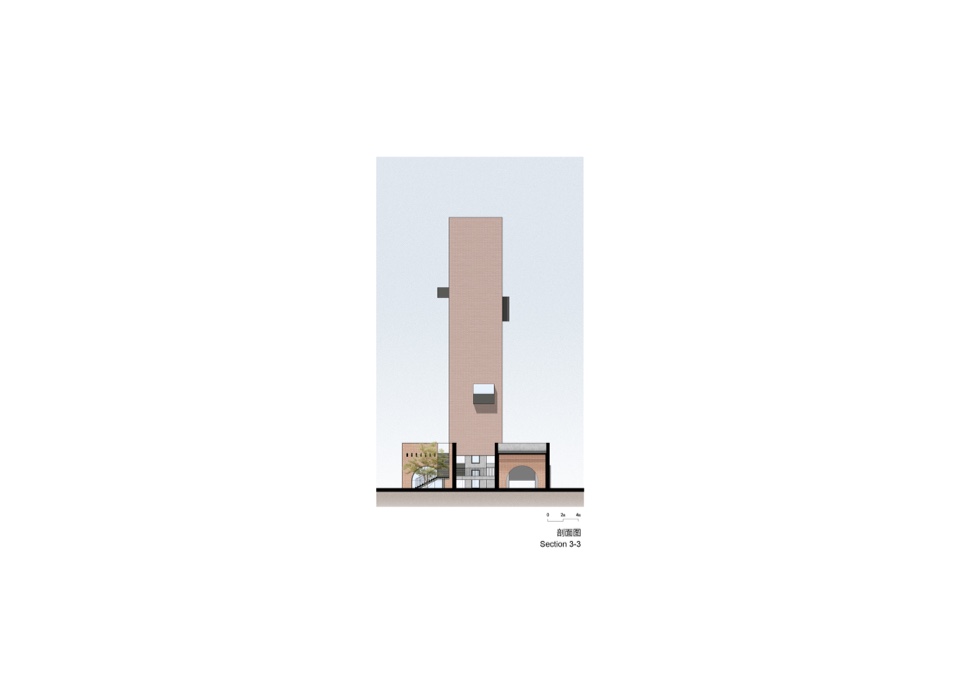

剖面圖3-3;圖片提供/空格建築

加入光線綠化(圖左),屋頂綠化分析(圖中),磚窯元素(圖右);圖片提供/空格建築

磚牆砌法;圖片提供/空格建築

磚牆砌法(圖左),磚牆砌法(圖中),載入功能(圖右);圖片提供/空格建築

景觀平台視線分析(圖左),概念1(圖中),概念2(圖右);圖片提供/空格建築

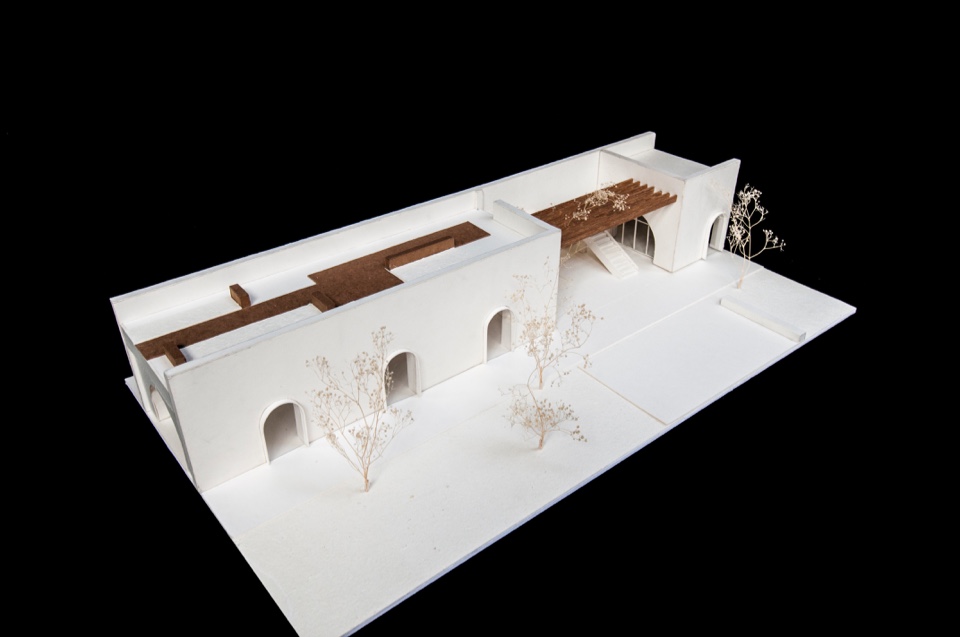

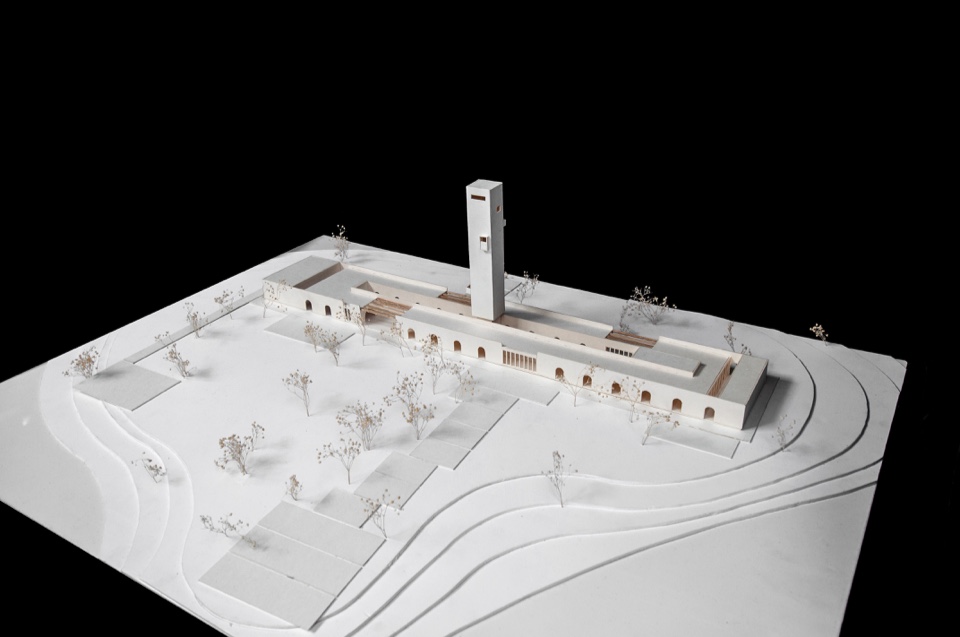

模型;圖片提供/空格建築

模型;圖片提供/空格建築

空間從內向到外向的轉化
磚窯是一個外人禁入的生產性建築,外廊是燒製磚坯的隧廊,中心是封閉的煙道。花房藝術中心從平面參考了霍夫曼窯,由環形拱廊包圍中間內院的形式組成一個回字形平面。

花房藝術中心面向公眾開放,有科普展示功能。公共性在幾個層面體現:通過打斷外圈的拱廊打開內院,形成半開放的小廣場。這些小廣場將內院與周邊環境聯繫在一起,內部與外部、景觀與建築的邊界被模糊化。這些院落形成觀景塔入口的同時,也是遊客快速穿越建築的路徑;裙房的屋面被設計成一個向公眾開放的屋頂花園,提供一個非常規的遊覽角度;南北兩端的餐廳和廚房之間設置院落,即滿足功能分區也增加採光。

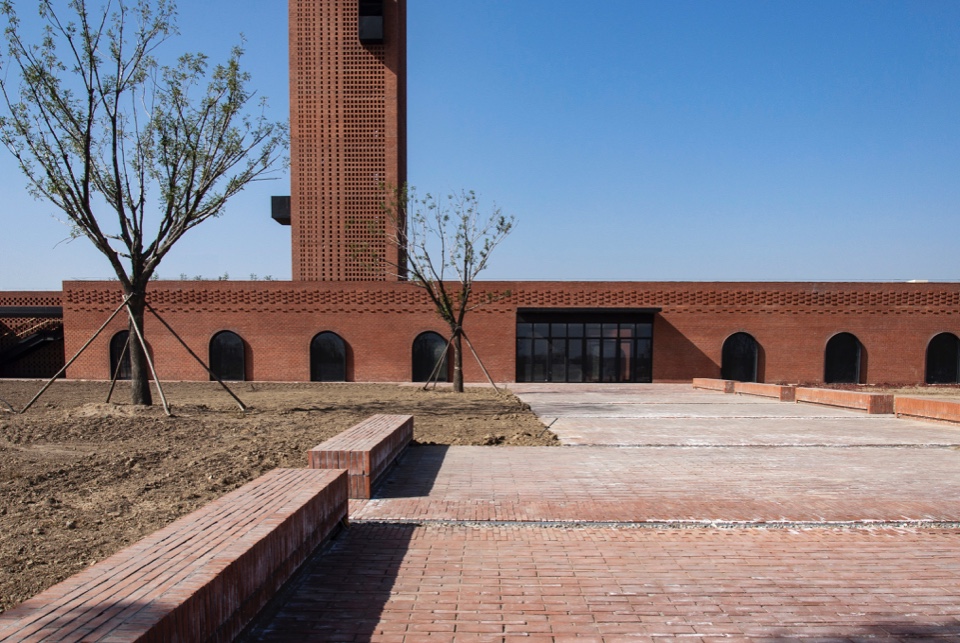

主入口廣場;圖片提供/空格建築

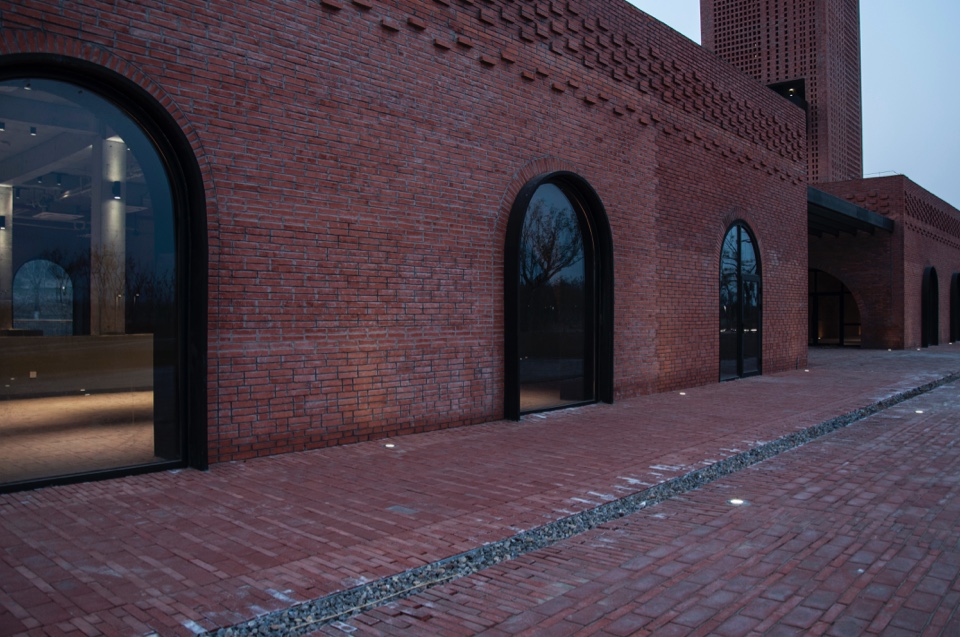

餐廳夜景;圖片提供/空格建築

餐廳夜景;圖片提供/空格建築

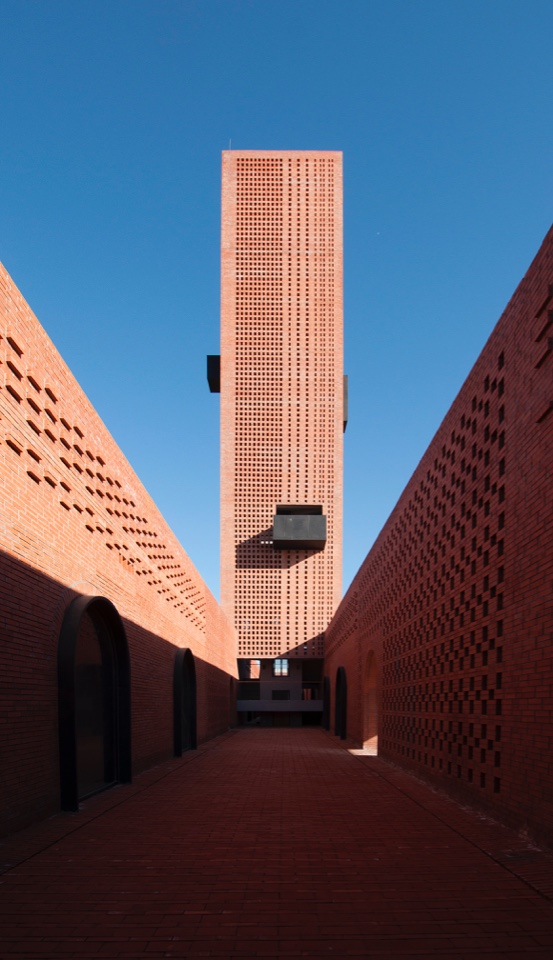

內院望觀景塔;圖片提供/空格建築

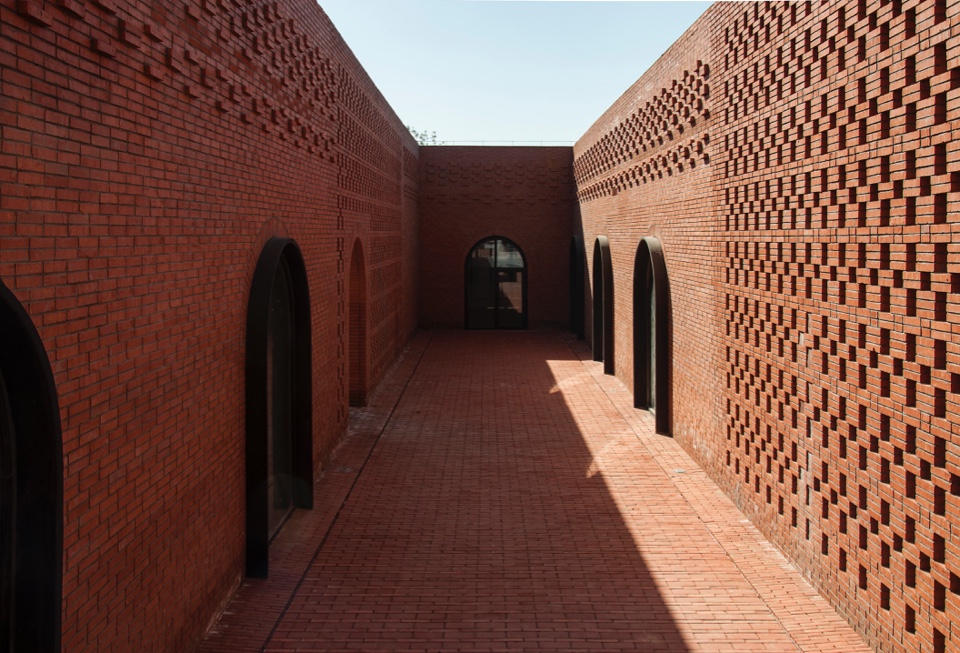

內院;圖片提供/空格建築


內院;圖片提供/空格建築

環形拱廊與陳列空間的重合
規則排布的出入口使得光影形成規則的空間序列。設計將這種序列提取出來,形成一個個花卉盆栽展廳,關於空間與光影的記憶同時被記錄下來。序列性的拱廊一方面在空間上對老磚窯環形外廊產生關聯,一方面把展廊切割分段,定義了一個個相互連接的展廳空間。

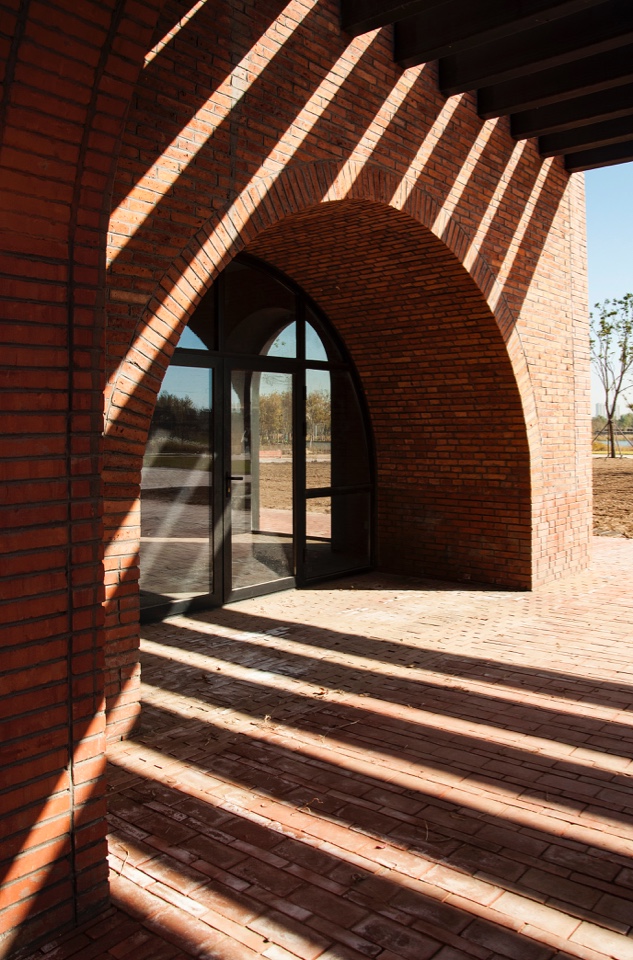

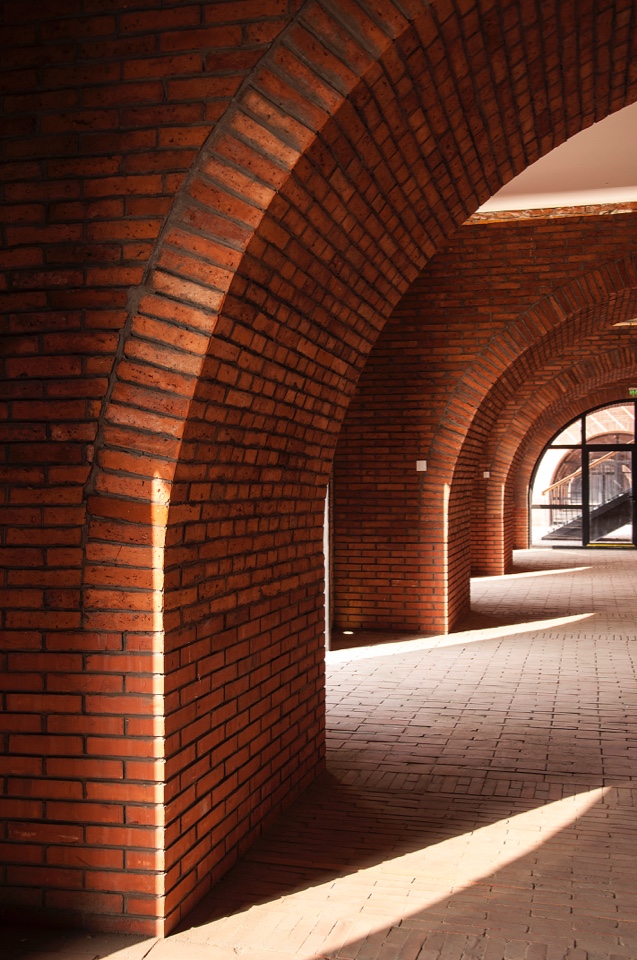

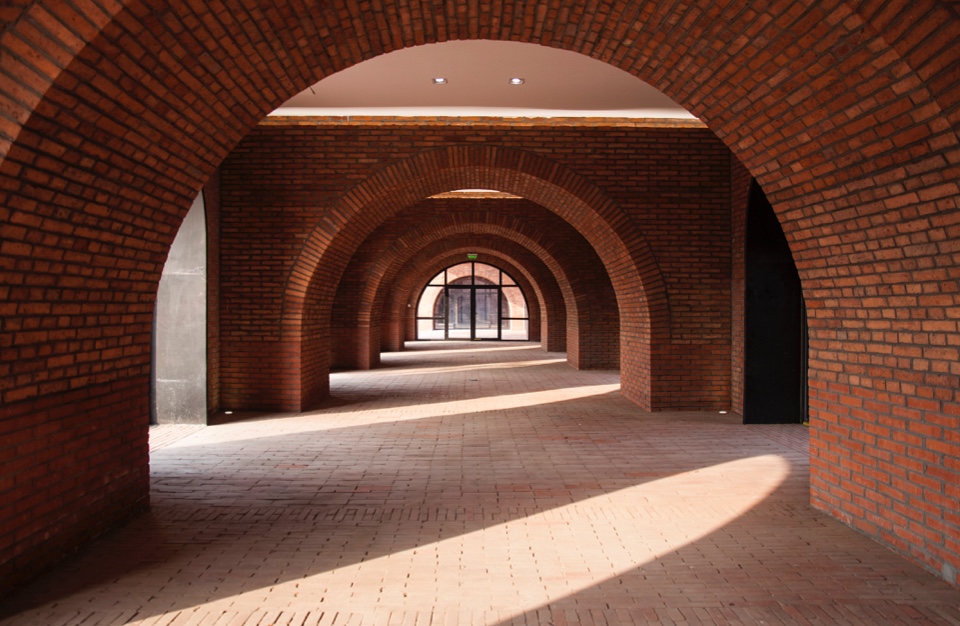

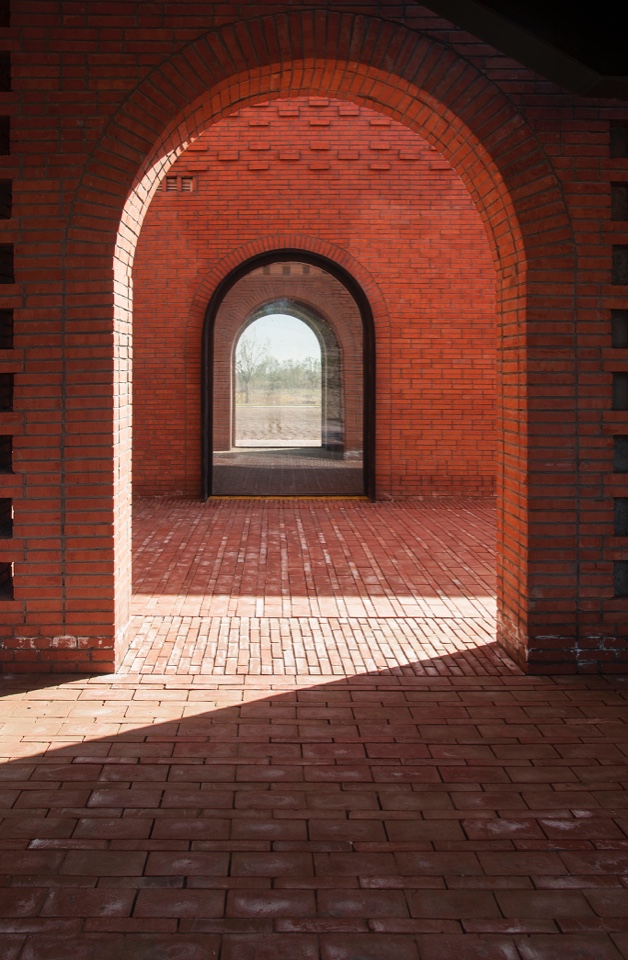

拱形展廊;圖片提供/空格建築

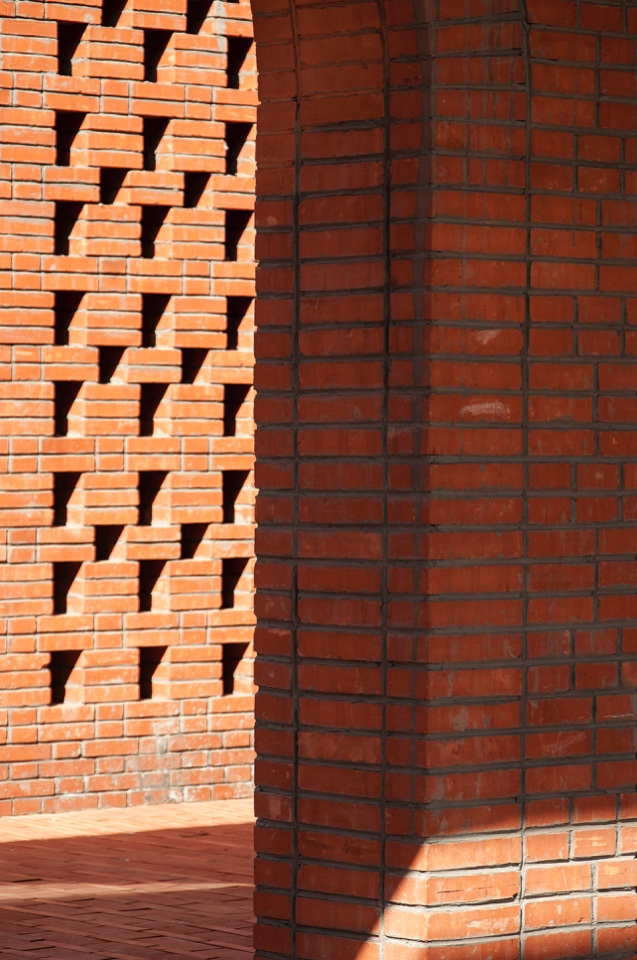

拱廊細部;圖片提供/空格建築

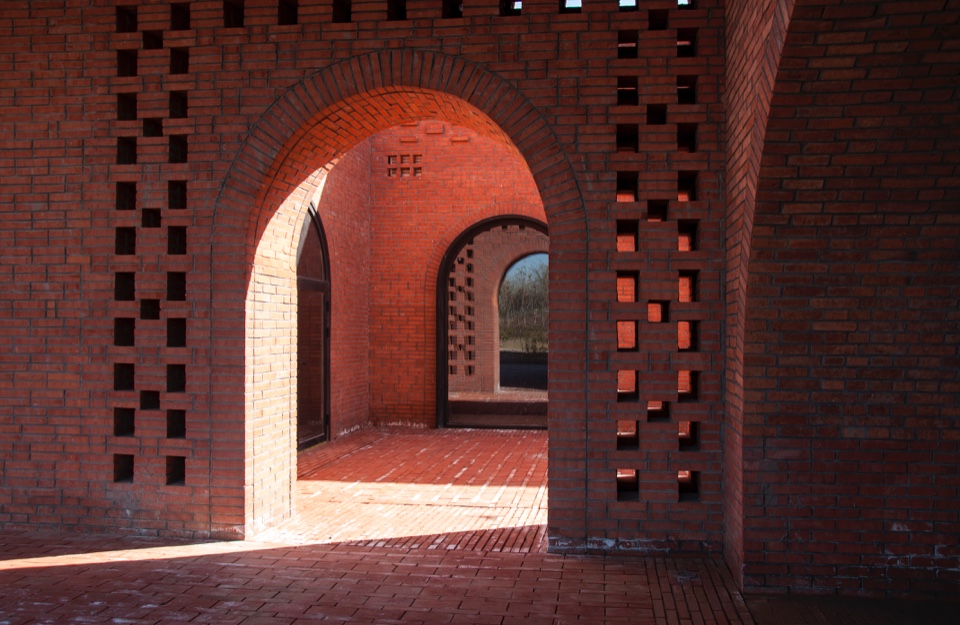

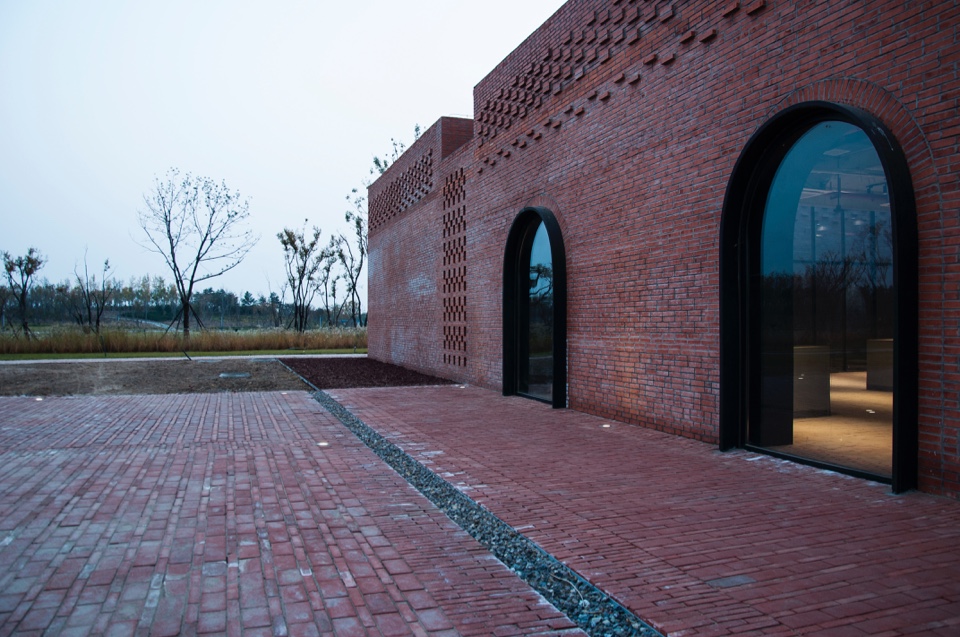

內院入口;圖片提供/空格建築

內院入口;圖片提供/空格建築

展廳入口;圖片提供/空格建築

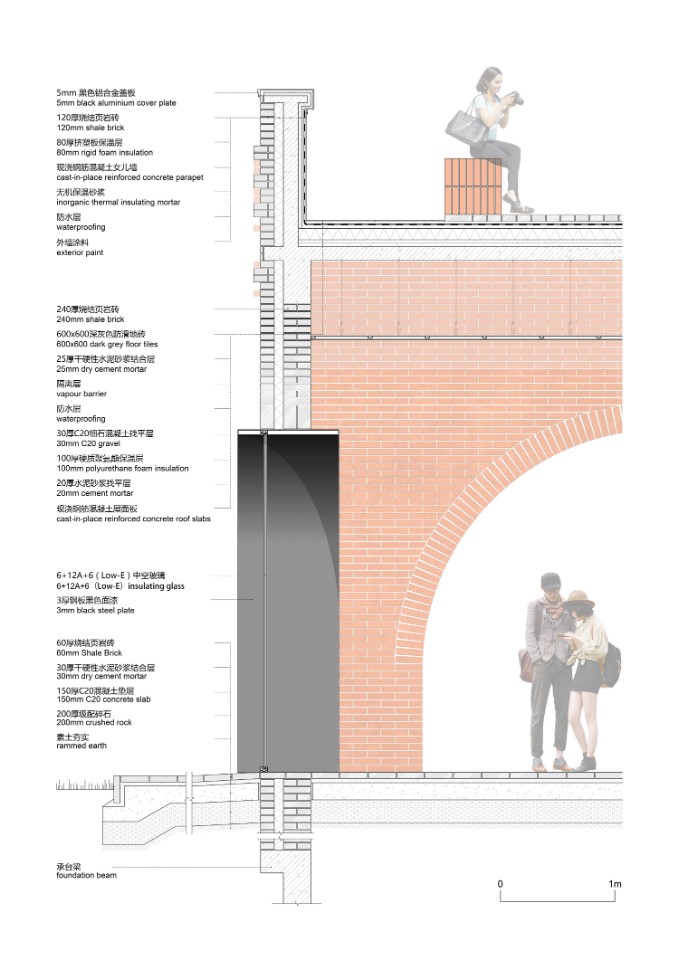

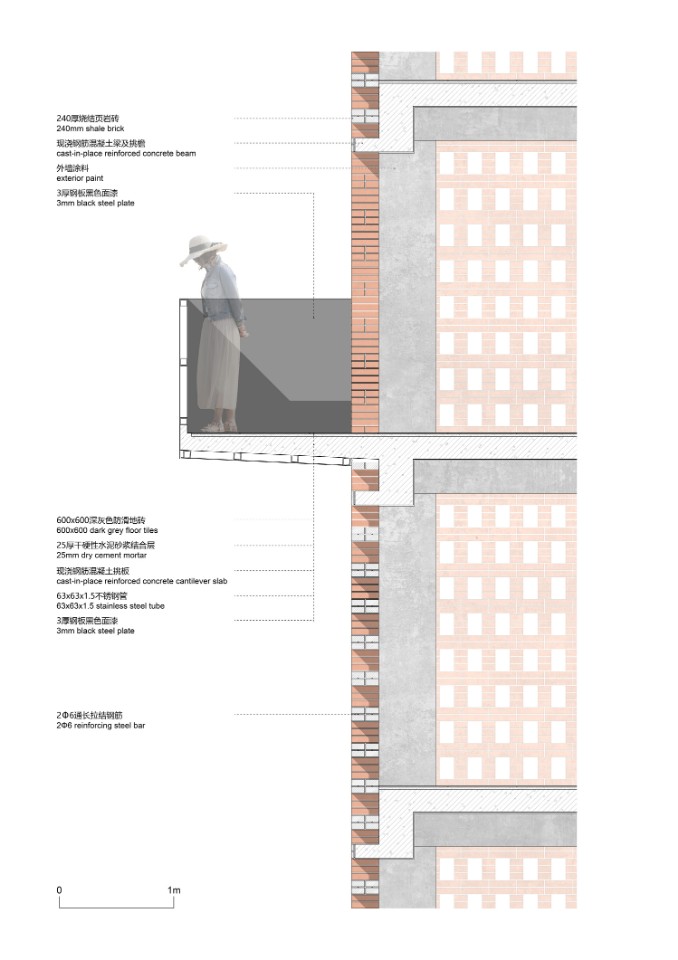

牆身細部1;圖片提供/空格建築

牆身細部2;圖片提供/空格建築

從煙囪到塔
很多人應該都有過爬上煙囪看看的想法。將磚窯最具符號性的煙囪部分轉換為觀景塔可以算是達成了很多人一直以來的心願。人們可以選擇電梯,也可以步行,登到塔頂。觀景塔的四個方向在不同高度設有平台,給爬到不同高度的人提供不同的觀景體驗。

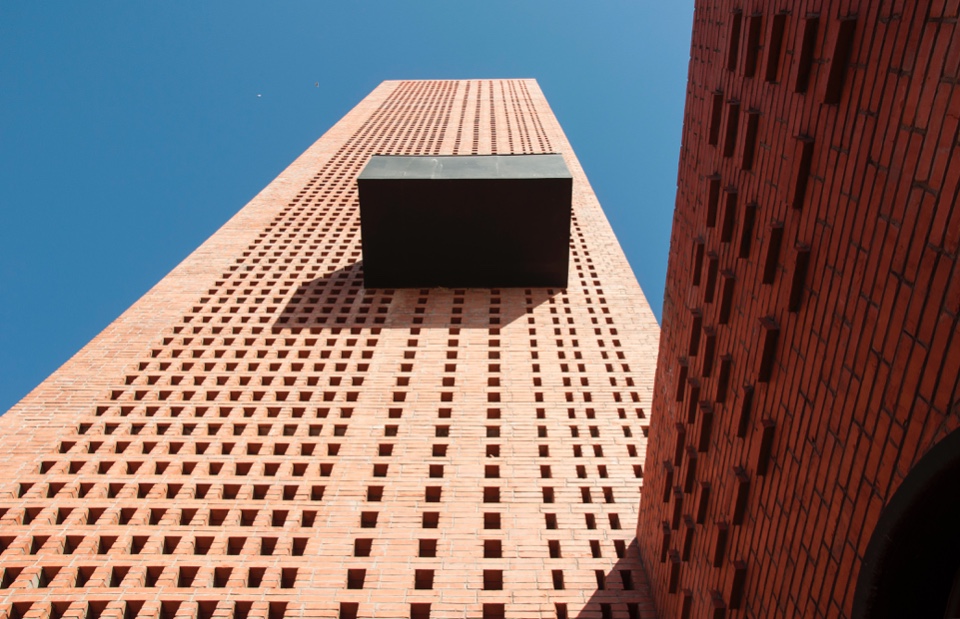

觀景塔;圖片提供/空格建築

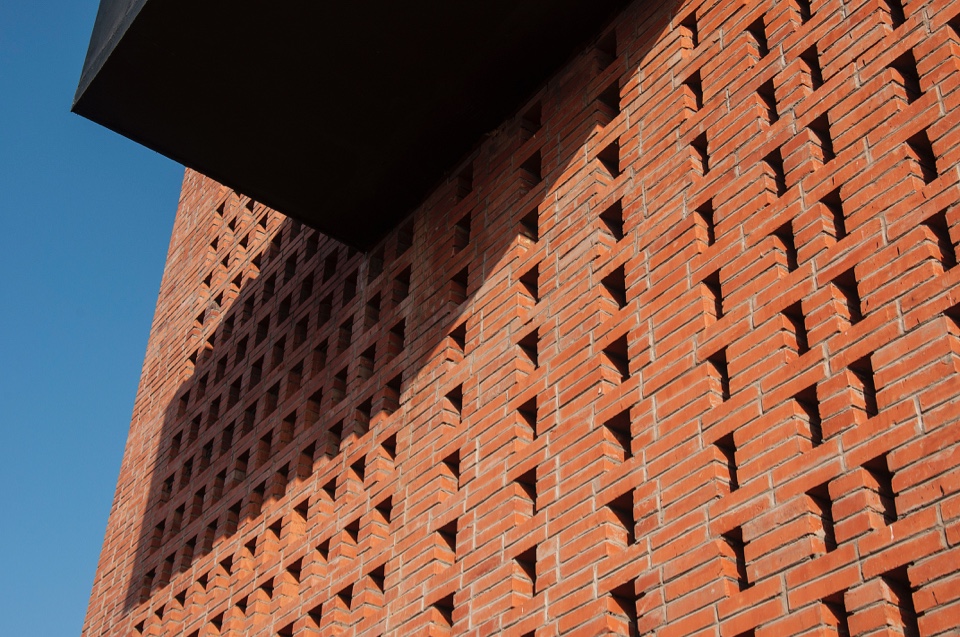

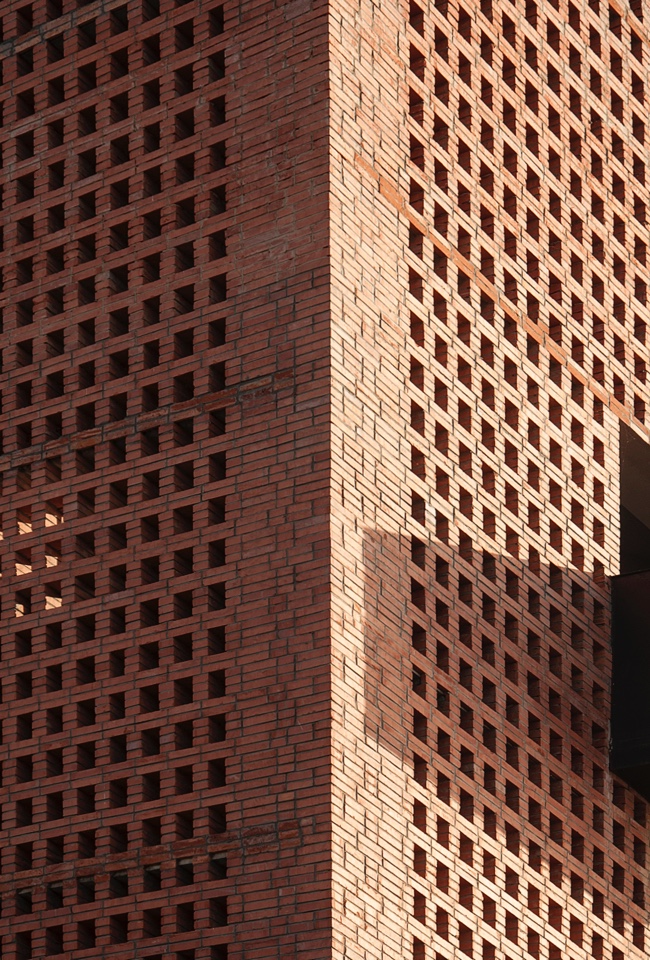

磚砌築細部;圖片提供/空格建築

磚砌築細部;圖片提供/空格建築


從材料到光影
黏土磚出於環保原因已經不可使用。原本建築的紅磚也早已風化,失去承載力。但面磚和劈開磚無論在顏色質感上都是無法接受的。這類磚也無法滿足鏤空的拼花要求。經過無數輪篩選,終於找到一種與黏土磚顏色、尺寸、比列都極為接近的的頁岩磚,作為回應場地歷史記憶的物質媒介。

裙房部分的庭院空間採用鏤空砌築方式,暗示著庭院空間​​的公共性。紅磚材料的通透性打破磚牆的沉重感,給人通透、公共的心裡感知。

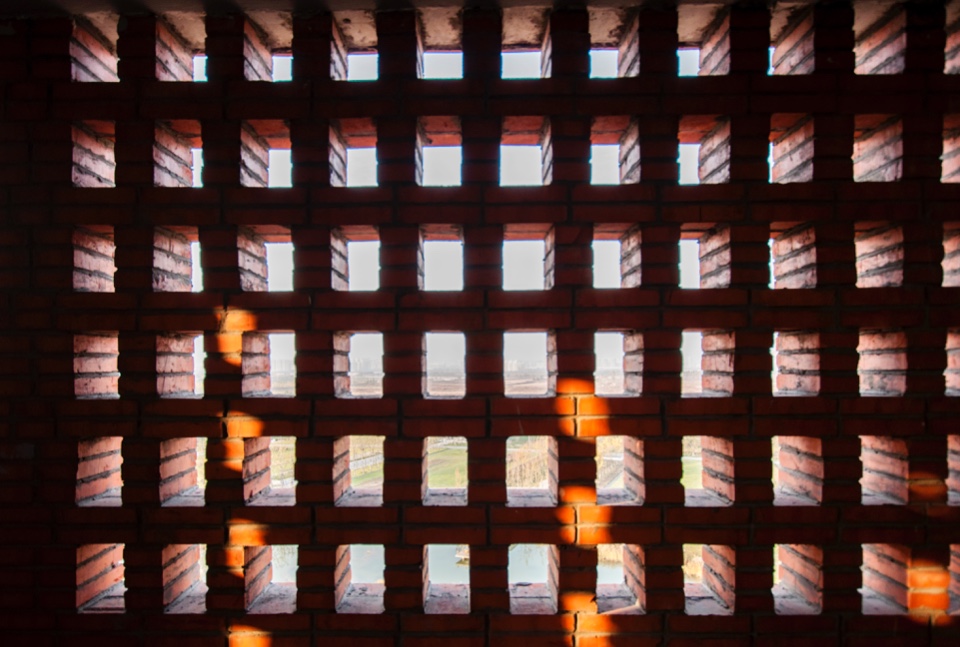

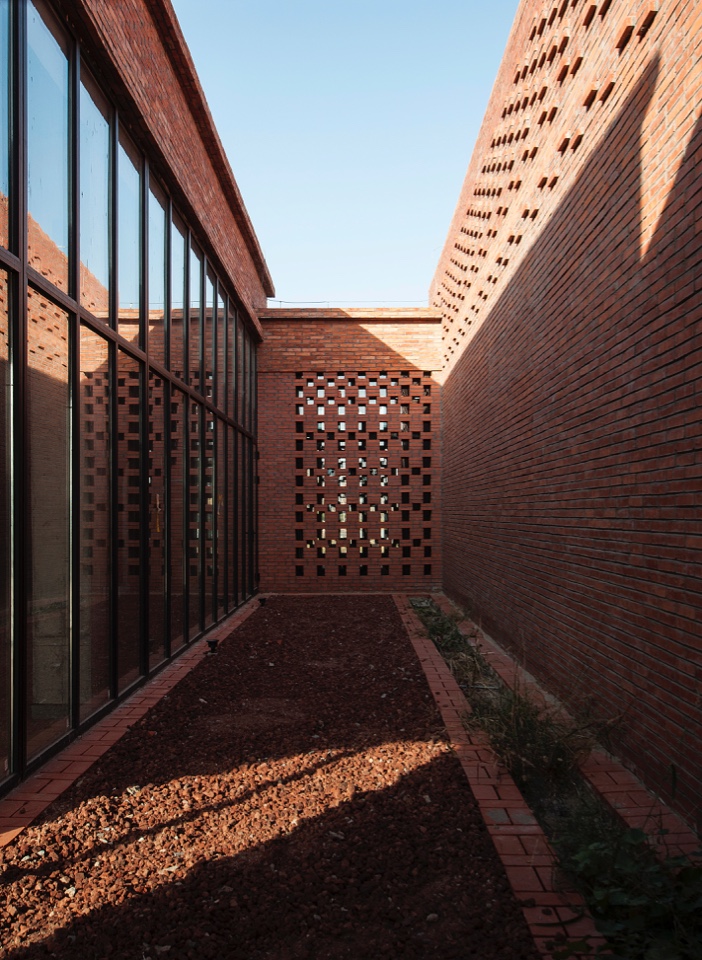

光影與通透性;圖片提供/空格建築

紅磚立面採用了不同砌築方法,控制質感的同時,形成不同開孔率。用建構的方式控制光影,空間的豐富性和趣味性都得到加強。觀景塔上磚的鏤空效果增加了內部樓梯間的採光、減弱塔樓的封閉性,在早晚太陽高度角比較低的時候,光線投影在牆上形成戲劇性的效果。

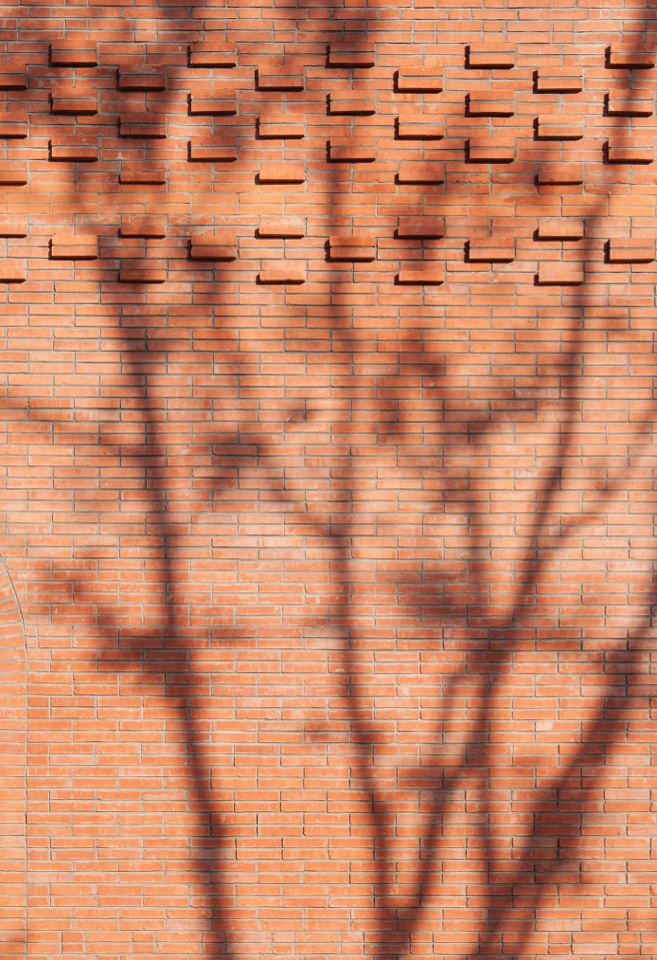

磚砌築細部;圖片提供/空格建築

磚砌築細部;圖片提供/空格建築


伴隨著植物園建設和整體的環境治理,水質從渾濁到清澈,窪地轉身成為濕地。植物園裡的維護人員幾乎都是周邊村民,問路時,他們也許不知道花房藝術中心在哪裡,但都能準確告訴你,“窯”在什麼地方。

水岸東西面局部;圖片提供/空格建築

東立面;圖片提供/空格建築

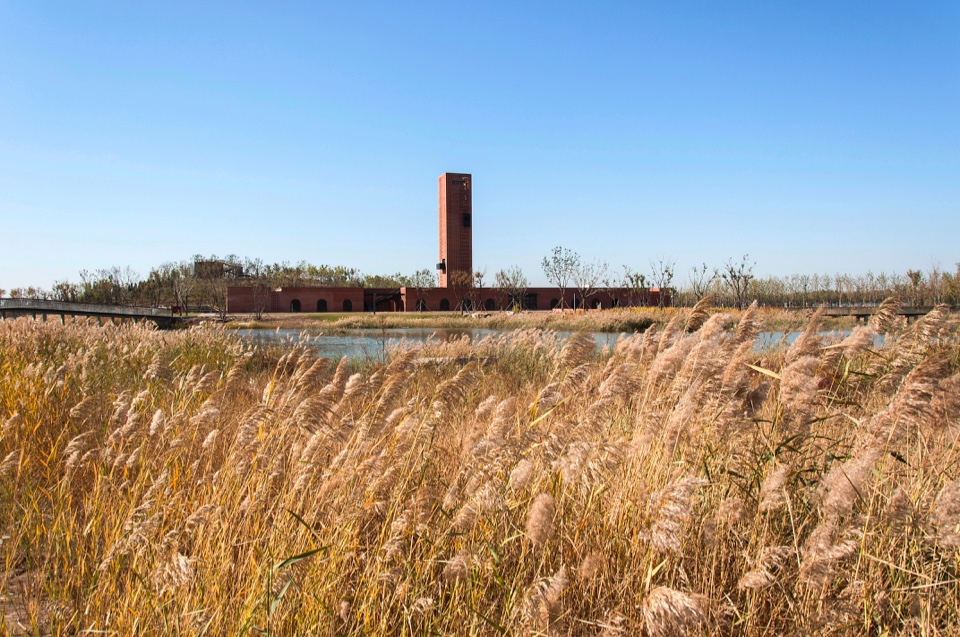

對岸望東立面;圖片提供/空格建築


基本資料

作品名稱:濕地中的紅磚之塔
作品地點:河北省衡水植物園
業  主:衡水植物園
主要用途:展示、餐飲

建  築
事  務  所:空格建築

建  築  師:高亦陶、顧云端
參  與  者:高亦陶、顧云端、岳澤興、胡仙梅、陳璟、黃晉
結  構:混凝土框架
水  電:北京新紀元建築工程設計有限公司
空  調:北京新紀元建築工程設計有限公司
景  觀:北京新紀元建築工程設計有限公司

材  料
建  築:頁岩磚

開  口:鋁合金門窗
室  內:頁岩磚、鋼板
景  觀:礫石、頁岩磚

基地面積:19600㎡
建築面積:2065㎡
總樓地板面積:2065㎡

設計日期:2016年11月至2017年5月
工程日期:2017年5月至2018年11月
圖片提供:空格建築
攝  影:值更

團隊簡介
空格建築由高亦陶及顧云端成立,合夥人申葆馨受邀加入。事務所關注空間本質,以批判性態度面對建築、城市與環境的空間議題,致力於當代文化語境下營造屬於此時此地的建築空間。空格建築作品曾獲德國《Design that Educates Award優異獎》、美國《International Design Award優異獎》、韓國《Asia Design Prize優勝獎》、Perspective《A&D China優秀獎》,香港年度《亞洲最具影響力設計優異獎》,《Re-Thinking Future Award優異獎》,第三屆中國建築傳媒獎最佳建築獎提名、2A Asia Architecture Award入圍項目、以及意大利Glass House Collection '13競賽第二名。空格建築作品曾獲國內外媒體報導及參展米蘭設計週及北京設計週。作品曾被台灣《當代設計CONDE》雜誌刊登於封面,亦曾獲奧地利《Architektur》、韓國《SPACE》、《Wallpaper》中文版、台灣建築、韓國《Architecture & Culture》、香港《Perspective》、新加坡《 d+a》、《居CASE DA ABITARE》國際中文版、《時代建築T+a》、《城市環境設計UED》、Domusweb、Designboom、Dezeen、Archdaily、有方、谷德網等媒體報導。

主持建築師
高亦陶
香港大學講師、哥倫比亞大學碩士、美國密歇根大學學士。曾受邀於香港大學上海中心、北京林業大學、同濟大學夏季設計營舉辦講座。曾在歐洲多個國家工作,包括David Chipperfield Architects德國分公司,西班牙Josep Lluís Mateo Architects,挪威Space Group Architects建築設計事務所。 2018年獲香港Perspective 40 under 40獎。

顧云端
國家一級註冊建築師,於同濟大學獲得建築學學士。曾於法國A.S.建築工作室及美國Chiasmus Partners建築事務所擔任建築師。任職期間,組織過多次國際設計競賽,並完成了中華世紀壇劇場改造及方家胡同46號藝術中心改造等項目。 2018年獲香港Perspective 40 under 40獎。
