無有_福山教堂「方舟計畫」
![article cover](https://icrvb3jy.xinmedia.com/solomo/article/9/2/3/92346AF3-4A68-4558-F702-8F57FDF59268.jpg)

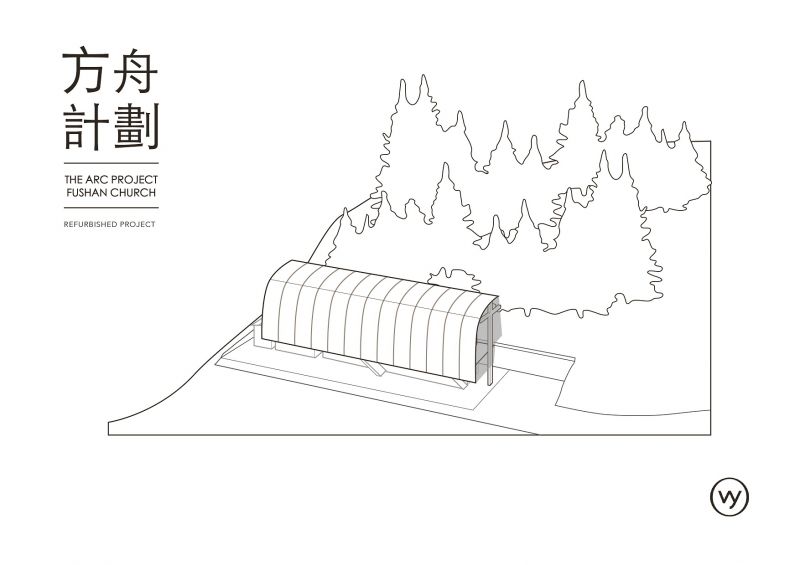

![無有設計-福山教堂「方舟計畫」;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/9/2/3/92346AF3-4A68-4558-F702-8F57FDF59268.jpg)
圖片說明:無有設計-福山教堂「方舟計畫」;圖片提供/無有設計
方舟計畫 源起
位於烏來的泰雅族福山部落,長年在交通不便與水源地保護政策下,保留了原始山林風貌,但在物質上因為經濟困難,心靈上因為信仰失去,產生許多教育與家庭問題。傳統祖靈信仰與耆老制度,在日據時期的強制遷村後已經失去,基督教文化在當地也未被真正建立,林慶台牧師發起方舟計畫,期望修建原有教會以成為婦女小孩的庇護所與學習教室,並重建當地信仰;而計畫團隊成員也希望藉由新教會,結合地區觀光資源,帶動起新產業,讓部落居民不再流失,落地生根。
![福山教堂_環境紋理;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/4/3/9/43964CDE-F6D4-3330-E85E-8A0E11194754.jpg)
圖片說明:福山教堂_環境紋理;圖片提供/無有設計
福山部落位處於新北市烏來區的福山山區,是極為美麗的世外桃源,
距離城市一個小時多的車程,因翡翠水庫水源保護政策,為低度開發之自然山水風光。
鄰近福山國小,約二十分鐘車程有烏來瀑布,福山教會位於部落山坡上高處,約略為山陵線傳彎處,俯視南勢溪支流,群山包圍,完工後,福山教會如同一只方舟,
航行於群山萬里之中。
![福山教堂_配置圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/6/1/1/611C24BC-9C6F-C195-54B9-F8C457BA814C.jpg)
圖片說明:福山教堂_配置圖;圖片提供/無有設計
現況說明
福山教會現況為一層樓水泥建築,30年前所興建,當時因為施工糾紛,未將二樓建置完成,留下未施作防水的樓板與鏽蝕鋼筋。今日,除了建物本身老舊,漏水以及空間不敷使用外,也有使用上安全的顧慮。一直是教會與當地居民的遺憾。
![福山教堂_現況照片;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/0/2/1/021A28DE-184A-75F6-1563-F0DF14E6308F.jpg)
圖片說明:福山教堂_現況照片;圖片提供/無有設計
設計理念_尊重與修補
過去,當時興建福山教會時,直接開挖山坡成一缺角,灌上水泥地坪與擋土牆,建造了一水泥建築體。今天,山坡歸零已經沒有必要也並非自然,所以我們以一個回應山勢的弧形屋頂,與自然坡形對話;如同上帝的手,輕撫山的傷口,於形體與精神上進行修補,闡述尊重自然的建築動作。
![福山教堂_策略說明;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/2/7/6/276F1AAE-D22E-DAFA-2540-AA53484F2215.jpg)
圖片說明:福山教堂_策略說明;圖片提供/無有設計
![福山教堂;圖片提供/無有設計(基督教論壇報,盧明正攝影)](https://icrvb3jy.xinmedia.com/solomo/article/B/F/5/BF5545F6-1DBC-5C81-47A6-FD0FE6BB8E2D.jpg)
圖片說明:福山教堂;圖片提供/無有設計(基督教論壇報,盧明正攝影)
泰雅文化
弧形屋頂除了撫平山形,同時也暗喻泰雅族傳統信仰中,帶領靈魂回到祖靈之所的彩虹橋。同時也呼應泰雅族傳統建築中,稀有的弧形屋頂造型。弧屋頂構造系統中除了主要支撐鋼構外,構造的次要穩定系統為連接各支點間的鋼棒,相連時於天空畫出數個菱形,組成泰雅族的祖靈之眼圖騰,保護並監視著泰雅子民。
![泰雅文化;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/0/0/E/00E7B445-759B-933C-7DC0-D3AFFA2D0B87.jpg)
圖片說明:泰雅文化;圖片提供/無有設計
![福山教堂 外觀立面;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/2/A/3/2A33D8F9-9A77-6168-5370-23CE1FA4B479.jpg)

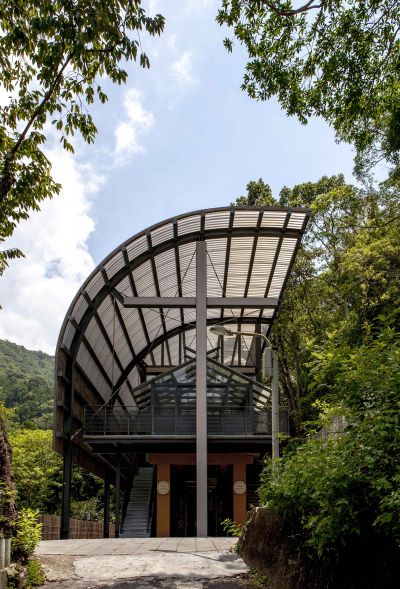

圖片說明:福山教堂 外觀立面;圖片提供/無有設計
![福山教堂 內部廊道;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/B/D/0/BD0330CB-658E-CDB5-DCFC-93F6C5D175AF.jpg)

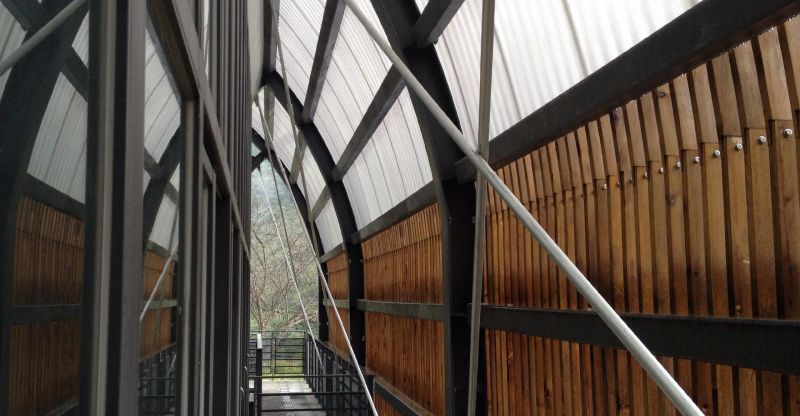

圖片說明:福山教堂 內部廊道;圖片提供/無有設計
![福山教堂 弧形屋頂;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/7/9/F/79FEE6D9-4D45-AF7A-BCE8-3740F940FC92.jpg)

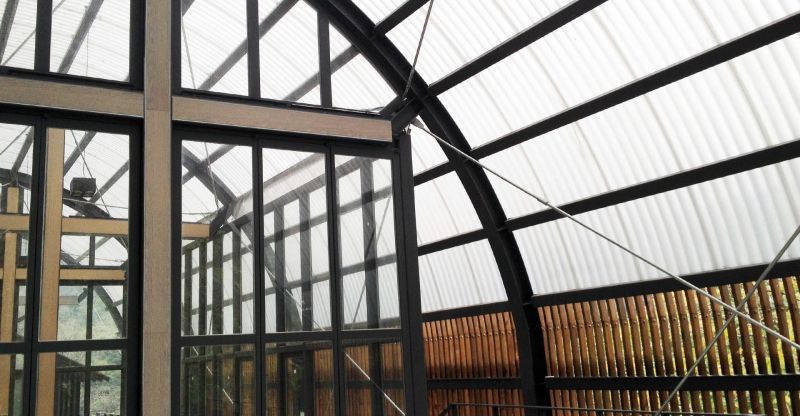

圖片說明:福山教堂 弧形屋頂;圖片提供/無有設計
![福山教堂 弧形屋頂;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/3/3/5/33510BC5-C398-A08A-F0F1-0B3394A2C251.jpg)
圖片說明:福山教堂 弧形屋頂;圖片提供/無有設計
十字架
以十字架本身作為二層屋頂的主要結構支撐。十字架,不只是遠遠瞻仰的象徵,更化為實體,支撐頂上的屋頂,保護著底下的人;同時體現基督走入民眾之間的救世精神。祈禱時,手觸摸著身旁的木十字,讓心靈充滿力量,將平安找到依靠。五支連續的巨大木十字,第一支將成為入口不言自明的清楚意象,五支指向前後虛無的山谷,構成空間中美麗的詩篇。

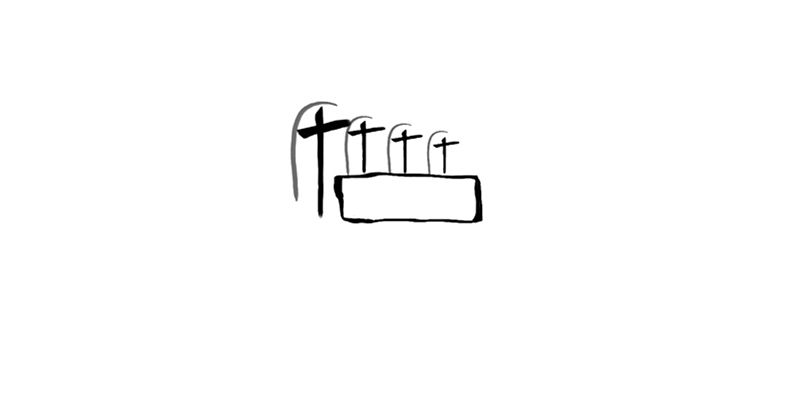

![十字架;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/C/4/E/C4E4ACC3-19ED-5F2C-181C-7E417BEE723A.jpg)
圖片說明:十字架;圖片提供/無有設計
![福山教堂 十字架結構;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/F/E/2/FE28ED9D-4D80-3EC8-689C-0480440A015A.jpg)
圖片說明:福山教堂 十字架結構;圖片提供/無有設計
![福山教堂 十字架結構;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/6/8/8/68898D5D-8EA0-65B1-EB8E-3F0F019DFBDA.jpg)
圖片說明:福山教堂 十字架結構;圖片提供/無有設計
透氣通風的綠建築
弧形屋頂製造了風的通道,使得涼爽的谷風於白日穿過弧屋頂下方開口,進入室內,並將熱空氣由靠山邊高窗帶走,創造舒適的室內環境並達到節能節費效果。屋頂的木格柵提供晨會時,上方柔和光線灑下的神聖效果,午後西曬時間,則以山勢與植栽進行遮掩。半遮蔽的格柵也使教堂於夜晚時,避免形成光害,僅微微透露著光,指引著方向。
![透氣通風的綠建築;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/C/D/1/CD11B08D-1A1C-C881-7372-26999EB75FF9.jpg)
圖片說明:透氣通風的綠建築;圖片提供/無有設計
![福山教堂 半戶外廊道;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/2/B/1/2B101BB9-6E36-A8E3-9D6F-244E323D0E44.jpg)
圖片說明:福山教堂 半戶外廊道;圖片提供/無有設計
![福山教堂 木格柵;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/5/5/E/55E15509-C0DD-AF27-C326-F65255B3F4A9.jpg)
圖片說明:福山教堂 木格柵;圖片提供/無有設計

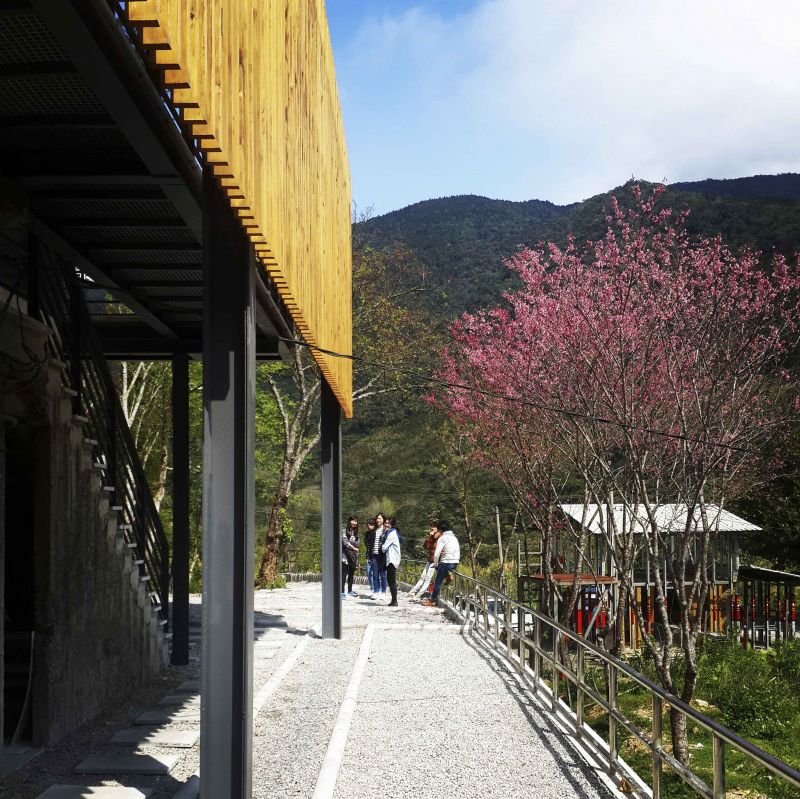

![福山教堂 木格柵 ;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/2/9/A/29AAA18F-343A-325A-F308-B3833B7FF346.jpg)
圖片說明:福山教堂 木格柵 ;圖片提供/無有設計

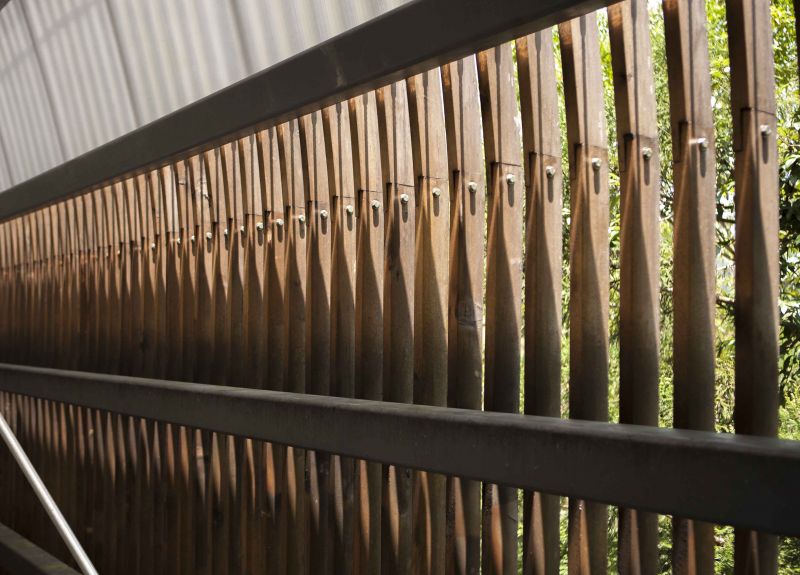

![福山教堂 木格柵;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/7/3/4/7343E0B0-502F-331A-3618-55EB821E2739.jpg)
圖片說明:福山教堂 木格柵;圖片提供/無有設計
空間規劃
保留原有一樓混凝土主堂,與後方兩間鐵皮構造物。二樓以輕巧Deck板與鋼構建造新禮拜堂,最高處挑高約十公尺,單層建物面積約 70 坪,總設計面積約為 140 坪。
將一樓建物結構加強後,將轉為常設性對周遭居民開放的教育空間,作為部落教室、部落廚房、手作工坊等方式運作,而二樓部分則作為禮拜堂及部落居民聚會使用,所有家具均採用可活動式設計,讓部落民舉辦活動及禮拜均可順利進行,兼顧教堂與當地居民的使用方便性,讓「方舟」不只是一個教堂,更是福山居民永遠的家。

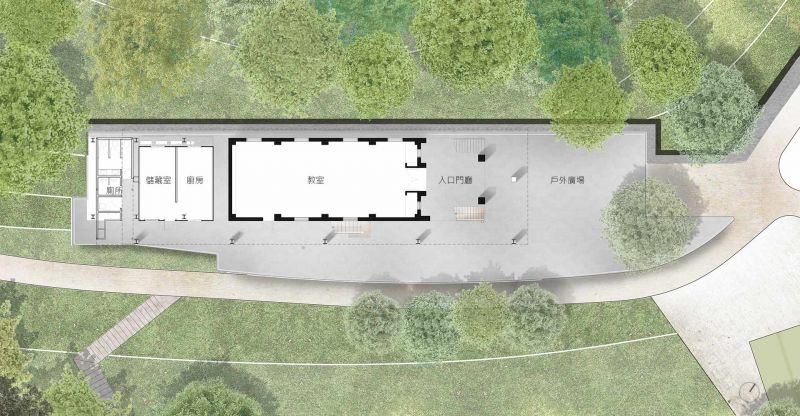

![福山教堂 一層平面圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/8/B/1/8B1BA0DA-7277-3916-7278-2B5AB846A2EC.jpg)
圖片說明:福山教堂 一層平面圖;圖片提供/無有設計

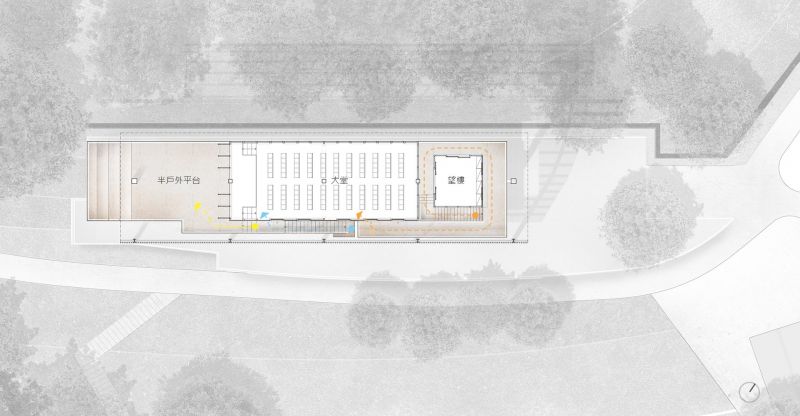

![福山教堂 二層平面圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/4/F/A/4FA414FC-D1BB-12E8-2A80-042ECB62F675.jpg)
圖片說明:福山教堂 二層平面圖;圖片提供/無有設計
![福山教堂 屋頂平面圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/4/1/6/416B1F57-8D49-F07A-B9EE-15CA19B9EC44.jpg)
圖片說明:福山教堂 屋頂平面圖;圖片提供/無有設計
![福山教堂 長短向立面圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/6/1/D/61D5A601-1CD7-AA78-AAC2-1AE228E1E0E9.jpg)
圖片說明:福山教堂 長短向立面圖;圖片提供/無有設計
![福山教堂 長短向剖立面圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/7/E/7/7E786147-F280-1FF6-6E27-3F65BE5322DF.jpg)
圖片說明:福山教堂 長短向剖立面圖;圖片提供/無有設計
構造上,考量路途遙遠,當地施工資源匱乏,多採用工廠預製的鋼構、木構以及PC採光板。現場敲除之建築水泥與磚塊廢棄物,也製作成石籠牆用於現場牆面,實現零建築廢棄物目標。現場的簡易泥水與組裝工程,也盡量培養當地居民進行協助,帶來當地居民工作機會,也讓完工後具備基本施工能力的部落居民,到台北市營造廠現地工作。
![福山教堂 圍牆義築;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/2/1/E/21EA1CB8-C2B6-03FA-F4E4-3A7F9248E062.jpg)
圖片說明:福山教堂 圍牆義築;圖片提供/無有設計
![福山教堂 圍牆義築;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/9/4/3/9434BF31-820A-DBE8-BE3D-CE56B7D37FEE.jpg)

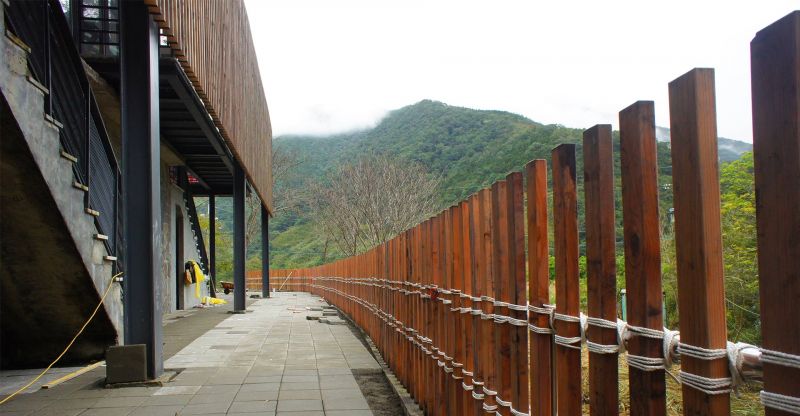

圖片說明:福山教堂 圍牆義築;圖片提供/無有設計

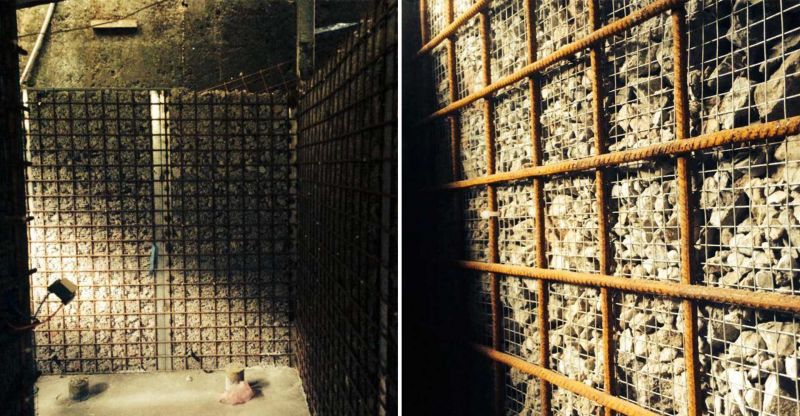

![福山教堂 廁所碎石回收再利用作為牆材料;圖片提供/無有設計(吳宜晏攝影)](https://icrvb3jy.xinmedia.com/solomo/article/B/7/A/B7AD4957-CE19-EF69-550A-95DC03570567.jpg)
圖片說明:福山教堂 廁所碎石回收再利用作為牆材料;圖片提供/無有設計(吳宜晏攝影)
![福山教堂 屋面收邊細部圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/8/6/0/8608EC37-247D-BC05-B4C5-1661152BE9B9.jpg)

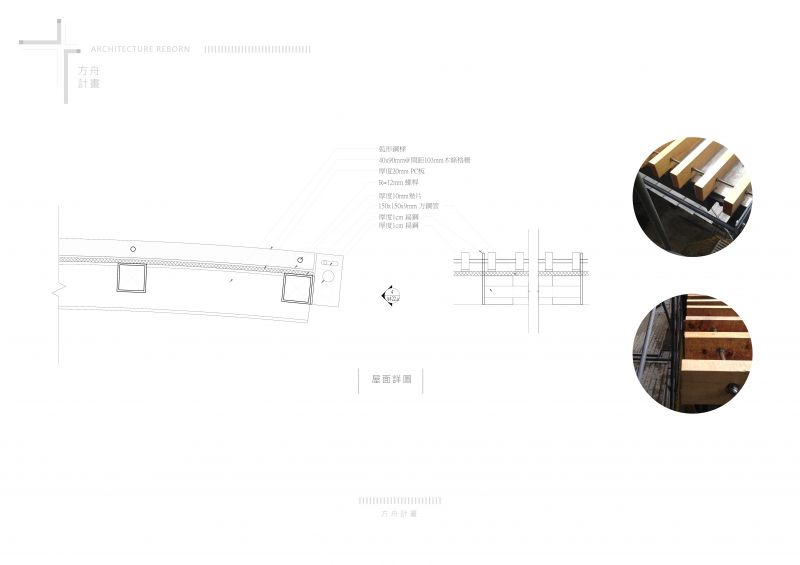

圖片說明:福山教堂 屋面收邊細部圖;圖片提供/無有設計
![福山教堂 屋面木格柵收邊細部圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/8/9/F/89F0CDE6-A6DE-24F6-5B43-56B7E2EF0DE4.jpg)
圖片說明:福山教堂 屋面木格柵收邊細部圖;圖片提供/無有設計

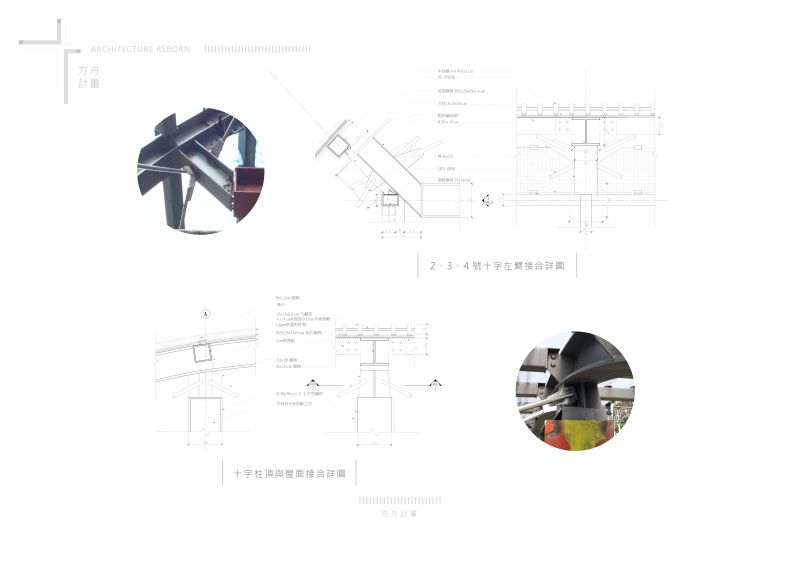

![福山教堂 屋面木格柵收邊細部圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/1/5/4/154764EB-5881-18D8-D13F-3886DDD951FB.jpg)
圖片說明:福山教堂 屋面木格柵收邊細部圖;圖片提供/無有設計
![福山教堂 結構透視圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/1/9/2/192BDEBD-EB85-D967-B23D-3B09A65452B6.jpg)
圖片說明:福山教堂 結構透視圖;圖片提供/無有設計

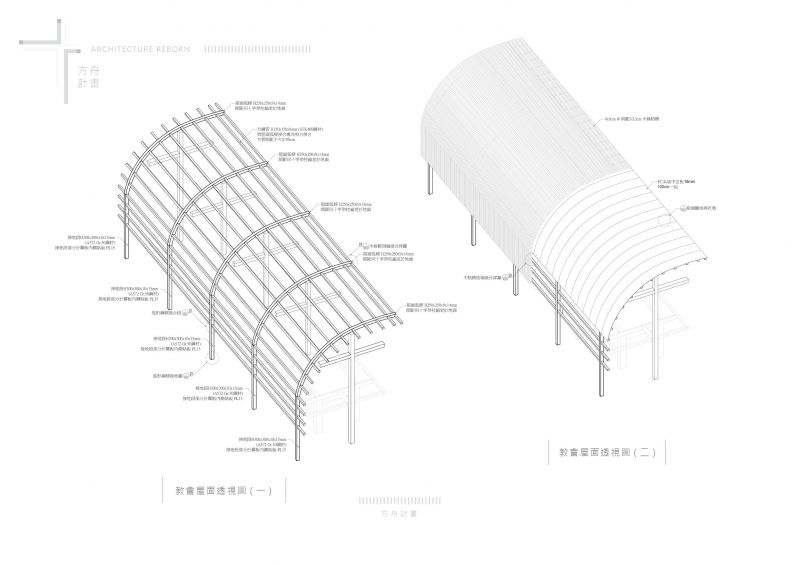

![福山教堂 結構透視圖;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/0/C/B/0CB371C4-EE40-B378-4A07-C892DEBB64F8.jpg)
圖片說明:福山教堂 結構透視圖;圖片提供/無有設計
![福山教堂 雪景;圖片提供/無有設計](https://icrvb3jy.xinmedia.com/solomo/article/F/4/9/F493B9FB-2372-01C2-8F0F-D24033EC2C5D.jpg)

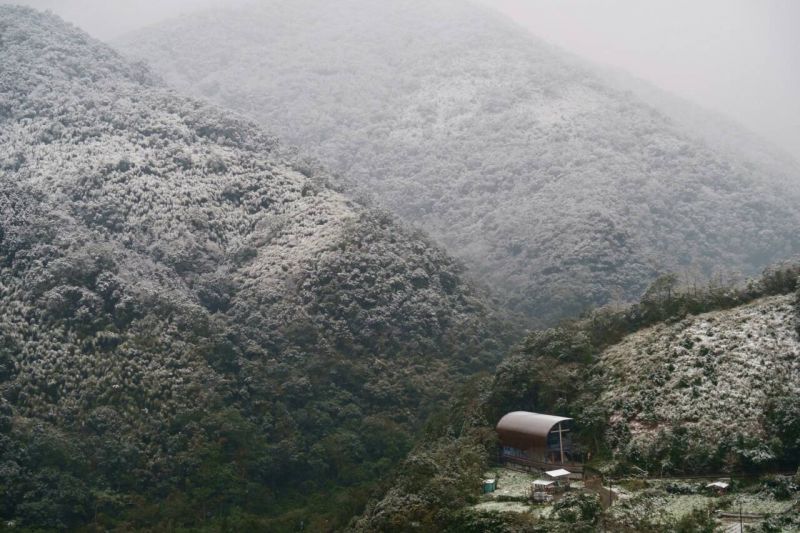

圖片說明:福山教堂 雪景;圖片提供/無有設計
基本資料
設計案名稱:福山教堂 / 方舟計畫
設計案位置:新北市烏來區福山段
業主: 林慶台+方舟計畫團隊
主要用途: 宗教空間
建築師/設計者: ?冠宏+王治國
基地面積: 531 平方公尺
建築面積: 現有建築面積 189 平方公尺,新作建築面積 242 平方公尺
總樓地板面積: 431 平方公尺
造價: 總工程造價約新台幣1500萬元
設計日期: 2013.7?2014.5
工程日期: 2014.7?2015.11
主要建築材料:鋼、木、玻璃、PC透光板
攝影者/攝影擁有者: 無有 / 吳宜晏 / 基督教論壇報 盧明正
Profile
無有(Wooyo)與?冠宏
「無」與「有」為萬物根本,相倚相伏,生生不息。「無有」概念發想於紐約,成立於台北2009年,為一研究型專業服務公司,專注建築空間與品牌平面兩大領域,目前由三位合夥人共同主持,擅長跨領域整合性設計服務。「無有」追求專業的更高標準,生命的更高品質。
本案參與代表人為?冠宏/HOM,現為「無有」共同創辦主持人,東海建築系所兼任助理教授,哥倫比亞建築碩士,曾任職紐約貝氏/貝聿銘建築師事務所多年。
